Турбокомпрессор — HITACHI EX200-2

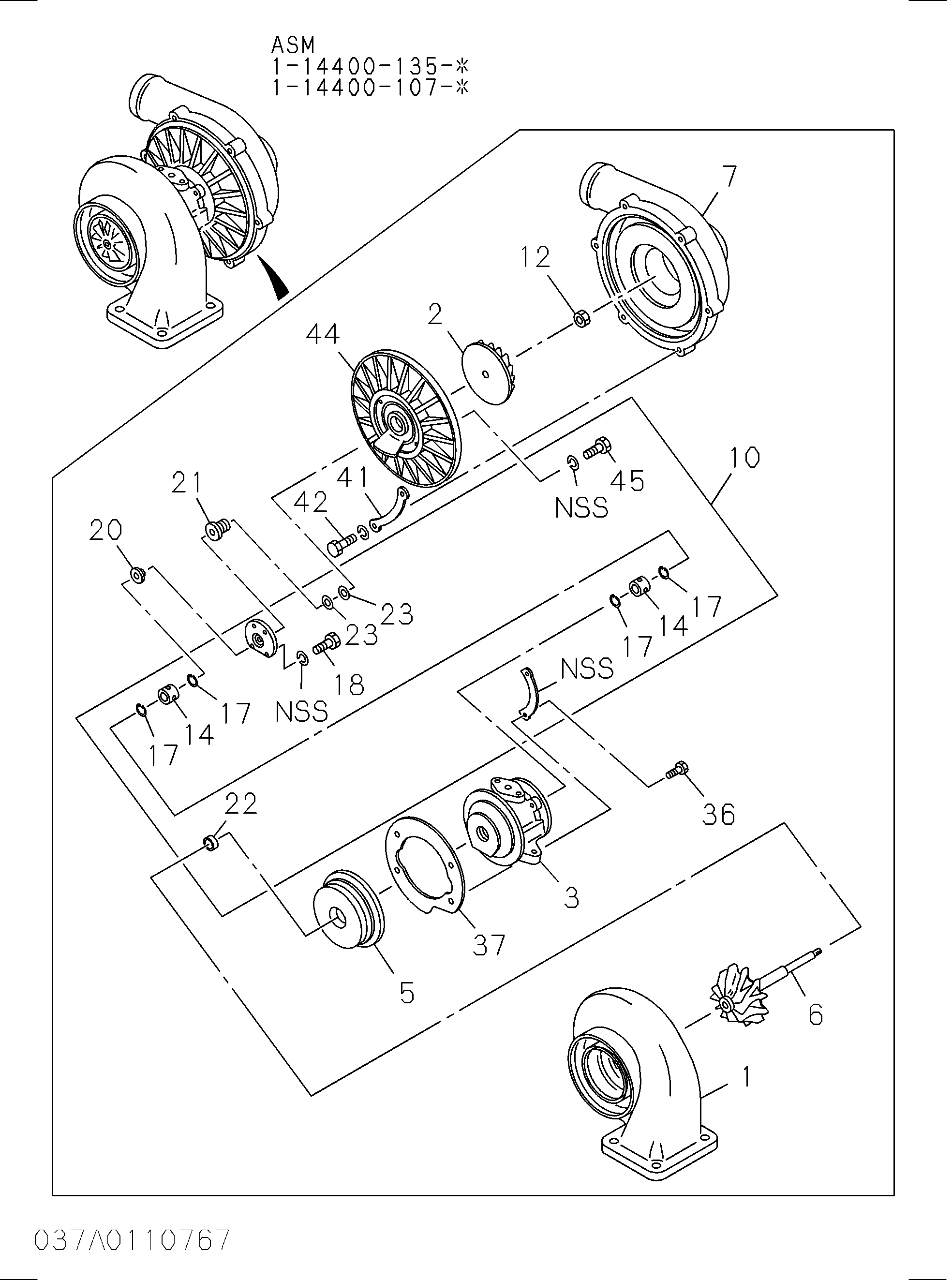

Заводская схема «Турбокомпрессор» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1144150740 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510350 | Импеллер турбокомпрессор | 1 |
| 003 | 1144140500 | Корпус подшипник, турбокомпрессор | 1 |
| 005 | 1144410040 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500290 | Вал турбине, турбокомпрессор | 1 |
| 007 | 1144140510 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530570 | Репаир комплект турбокомпрессор | 1 |
| 012 | 1143790890 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 017 | 1144550330 | Кольцо джоурнал подшипник, турбокомпрессор | 3 |
| 018 | 1091000160 | Винт упорный подшипник, турбокомпрессор | 4 |
| 020 | 1144530600 | Втулка упорный, турбокомпрессор | 1 |
| 021 | 1144550340 | Тхровер масляный, турбокомпрессор | 1 |
| 022 | 1144530580 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023 | 1144530220 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 023 | 1144530590 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 036 | 1090004050 | Болт LK пластина, турбине корпус, турбокомпрессор | 6 |
| 037 | 1144210180 | Пластина LK, турбине корпус, турбокомпрессор | 6 |
| 041 | 1144210200 | Пластина LK, вентилятор корпус, турбокомпрессор | 6 |
| 042 | 1143790880 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 6 |
| 044 | 1144250140 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1143790860 | Винт уплотнение пластина, турбокомпрессор | 3 |
| 127 | 1143790900 | Шпилька турбокомпрессор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
