Кабина(5) — HITACHI EX200-2

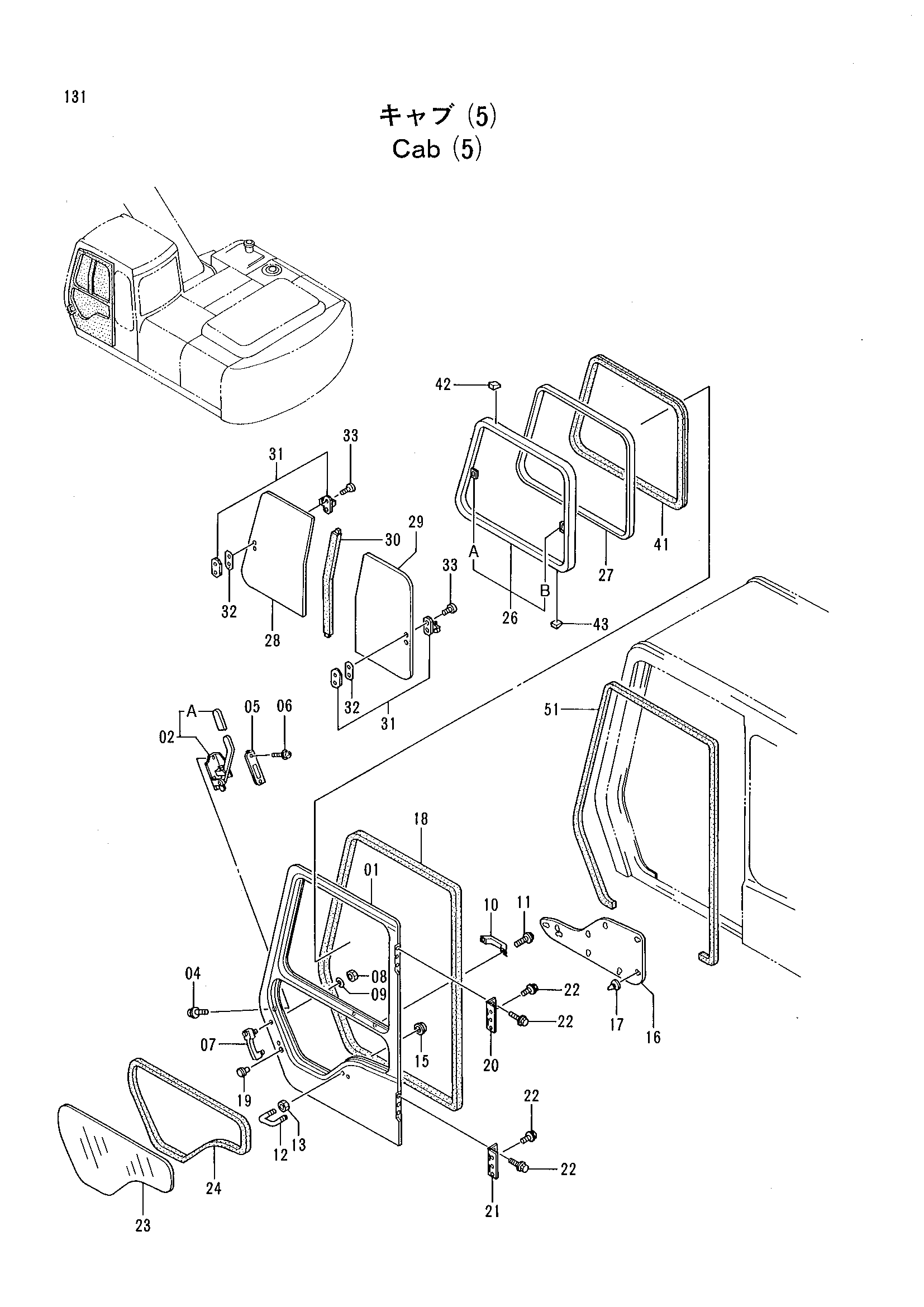

Заводская схема «Кабина(5)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4295575 | Рама дверь в сборе | 1 |
| 01-43 | 4289511 | Дверь в сборе | 1 |
| 02 | 4295576 | Блокировка в сборе | 1 |
| 02A | 4295577 | Крышка | 1 |
| 04 | 4317501 | Винт с шайбой | 4 |
| 05 | 4295585 | Крышка | 1 |
| 06 | J460516 | Винт | 2 |
| 07 | 4295581 | Рукоятка | 1 |
| 08 | M500807 | Гайка | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | 4204579 | Рукоятка | 1 |
| 11 | J460616 | Винт | 2 |
| 12 | 4295586 | U-образный болт | 1 |
| 13 | 4295662 | Гайка | 2 |
| 15 | 4317502 | Гайка | 2 |
| 16 | 4295730 | Трим накладка | 1 |
| 17 | 4204607 | Зажим | 9 |
| 18 | 4295587 | Веатхер стрип | 1 |
| 19 | 4295588 | Блокировка дверь в сборе | 1 |
| 20 | 4295589 | Петля | 1 |
| 21 | 4295590 | Петля | 1 |
| 22 | 4295578 | Х-болт с шайбой | 12 |
| 23 | 4289512 | Стекло дверь | 1 |
| 24 | 4289513 | Резиновый Z | 1 |
| 26 | 4295591 | Рамка окна | 1 |
| 26-33 | 4289514 | Сасх дверь | 1 |
| 26A | 4295592 | Защёлка | 1 |
| 26B | 4147893 | Защёлка | 1 |
| 27 | 4295606 | Стекло RUN | 1 |
| 28 | 4289516 | Стекло | 1 |
| 29 | 4289515 | Стекло | 1 |
| 30 | 4295609 | Уплотнение дверь | 1 |
| 31 | 4295610 | Скальный в сборе | 2 |
| 32 | 4295611 | Проставка | 2 |
| 33 | 4219753 | Винт | 4 |
| 41 | 4295612 | Резиновая прокладка | 1 |
| 42 | 4204567 | Проставка | 3 |
| 43 | 4147896 | Проставка | 8 |
| 51 | 4295613 | Резиновый G | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
