Кабина (7) <сунвисор> — HITACHI EX200-2

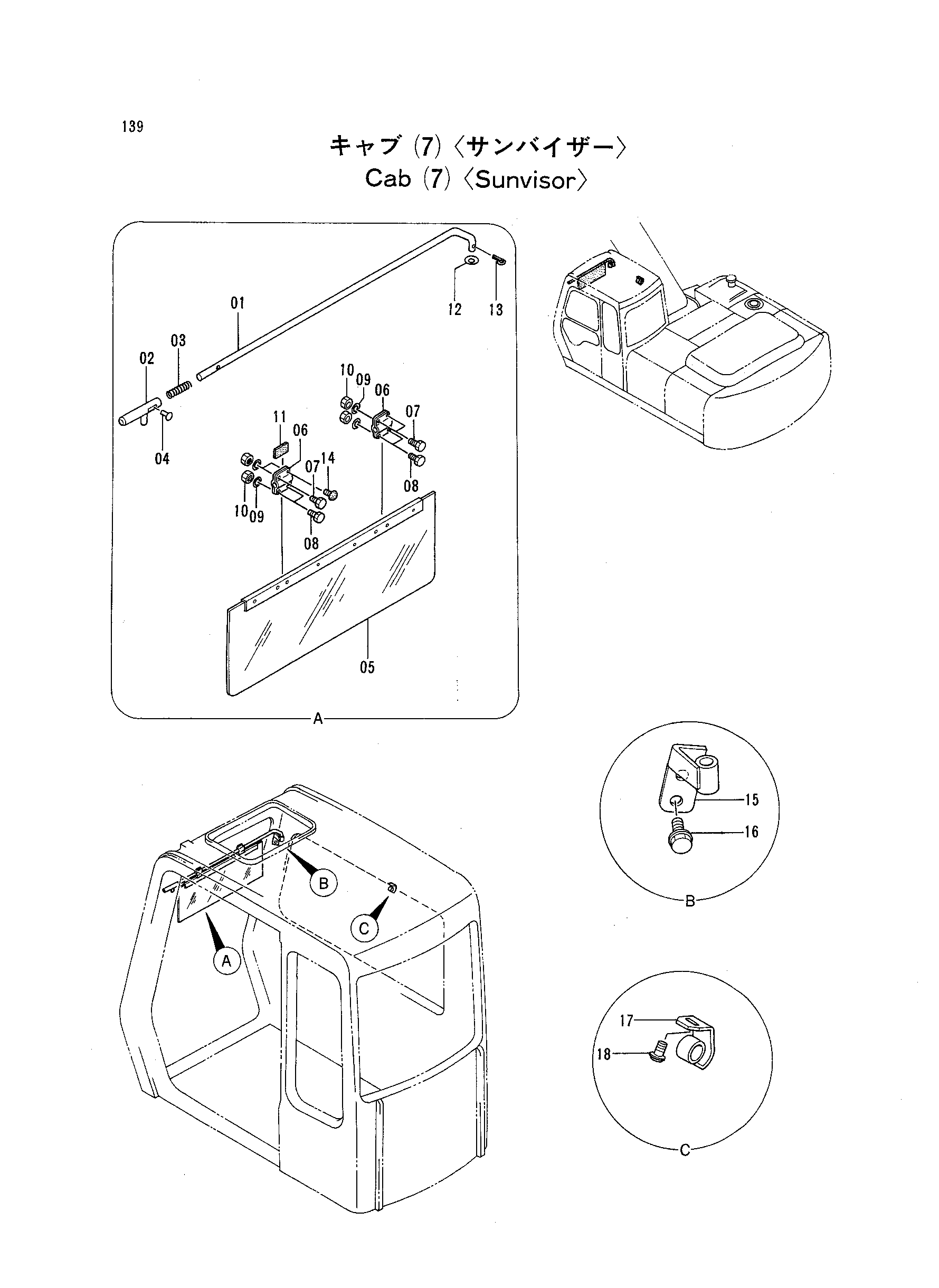

Заводская схема «Кабина (7) <сунвисор>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 4300088 | Сунвисор в сборе | 1 |
| 01 | 4219795 | Стойка | 1 |
| 02 | 4219796 | Ответная планка | 1 |
| 03 | 4219798 | Пружина | 1 |
| 04 | 4219797 | Заклёпка | 1 |
| 05 | 4163984 | Сунвисор | 1 |
| 06 | 4163986 | Кронштейн | 2 |
| 07 | M430513 | Винт | 3 |
| 08 | M430516 | Винт | 4 |
| 09 | A590905 | Пружинная шайба | 8 |
| 10 | M500504 | Гайка | 8 |
| 11 | 4219799 | Резиновая прокладка | 1 |
| 12 | 4219801 | Шайба | 1 |
| 13 | A762016 | Шплинт | 1 |
| 14 | 4219802 | Резиновая прокладка | 1 |
| 15 | 4300085 | Кронштейн сунвисор | 1 |
| 16 | 4300087 | Болт с шайбой | 2 |
| 17 | 4300084 | Кронштейн | 1 |
| 18 | 4300086 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
