Сиденье стойка — HITACHI EX200-2

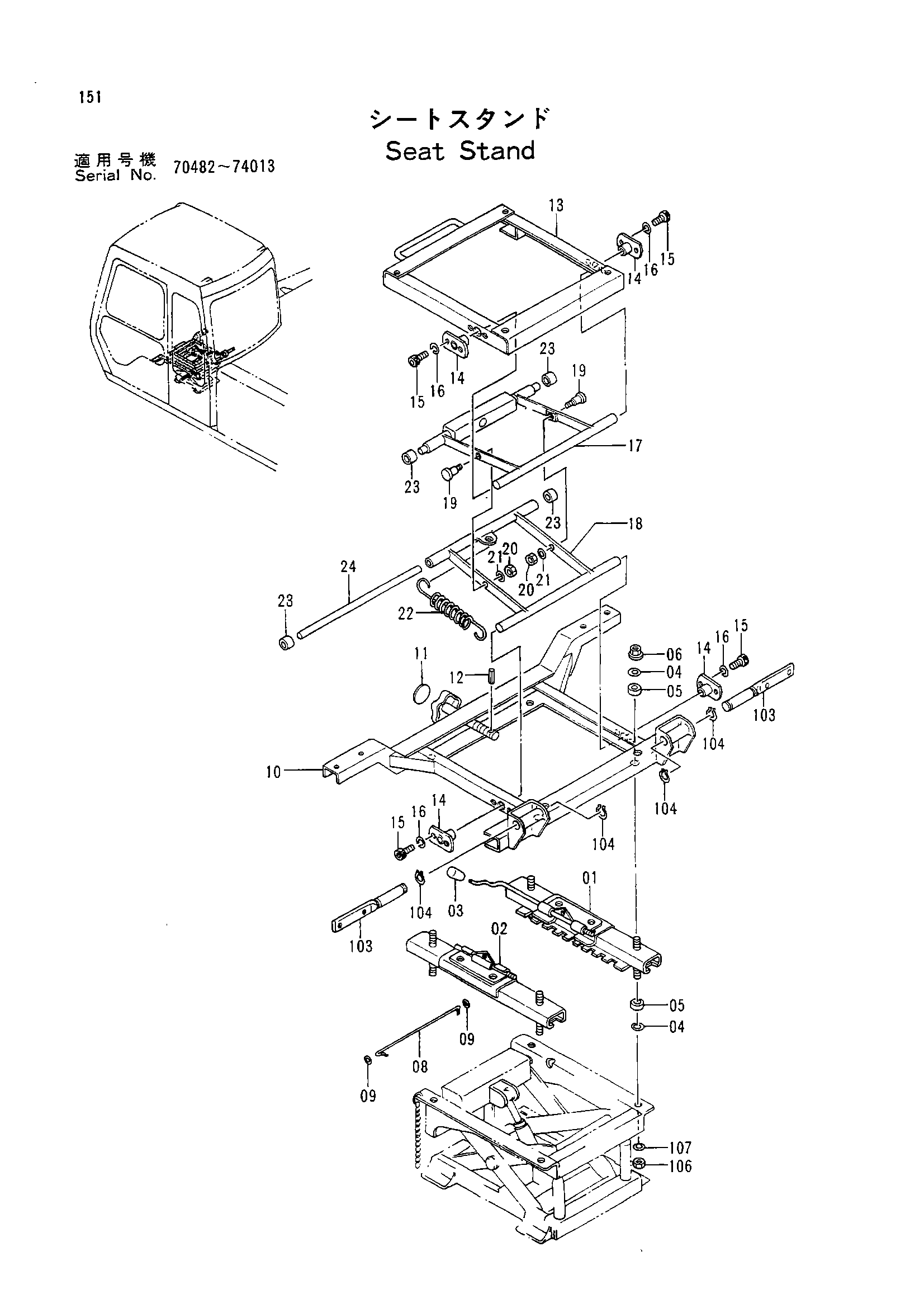

Заводская схема «Сиденье стойка» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-24 | 4257011 | Стойка | 1 |
| 01 | 4322699 | Направляющая в сборе (правый) | 1 |
| 02 | 4322700 | Направляющая в сборе (левый) | 1 |
| 03 | 4322701 | Ручка | 1 |
| 04 | 4322702 | Плоская шайба | 8 |
| 05 | 4322703 | Втулка | 8 |
| 06 | 4322704 | Гайка | 4 |
| 08 | 4322706 | Шток | 1 |
| 09 | 4322707 | Шайба | 2 |
| 10 | 4322708 | Рама | 1 |
| 11 | 4322709 | Уплотнение | 1 |
| 12 | 4105691 | Пружинный штифт | 1 |
| 13 | 4322711 | Рама | 1 |
| 14 | 4322712 | Фланец | 4 |
| 15 | 4322713 | Болт с внутренним шестигранником | 8 |
| 16 | 4322714 | Пружинная шайба | 8 |
| 17 | 4322715 | Рукоять в сборе (A) | 1 |
| 18 | 4322716 | Рукоять в сборе (B) | 1 |
| 19 | 4322717 | Болт | 2 |
| 20 | 4322718 | Гайка | 2 |
| 21 | 4322719 | Шайба | 2 |
| 22 | 4322720 | Пружина | 1 |
| 23 | 4322721 | Ролик | 4 |
| 24 | 4322722 | Вал | 1 |
| 103 | 3052566 | Палец | 2 |
| 104 | D910536 | Стопорное кольцо | 4 |
| 106 | J952010 | Гайка | 4 |
| 107 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
