Удерживающий клапан <тип 3> — HITACHI EX200-2

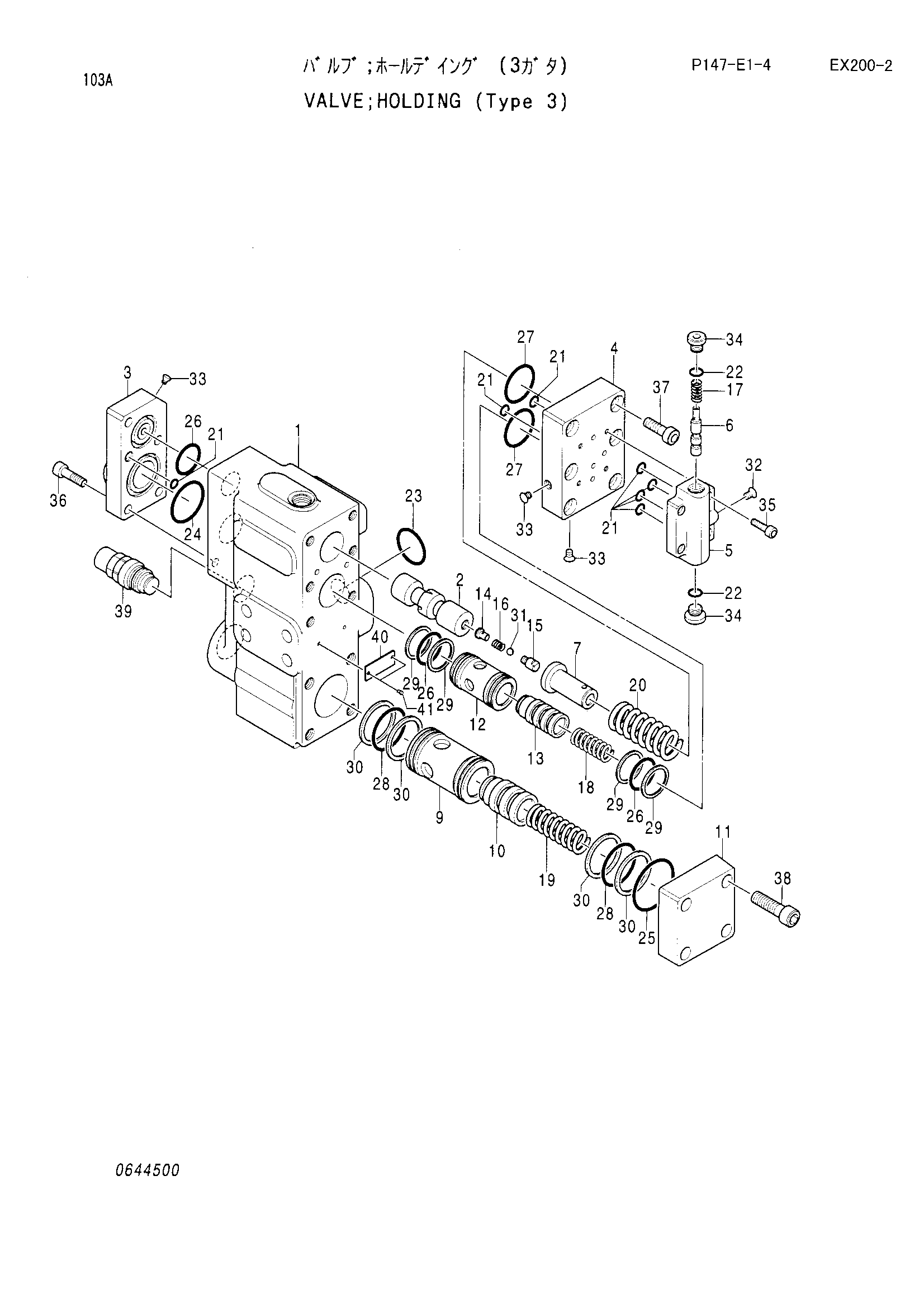

Заводская схема «Удерживающий клапан <тип 3>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4311304 | Удерживающий клапан | 1 | |
| 7 | 0620401 | Седло пружины | 1 |
| 11 | 0644501 | Крышка | 1 |
| 17 | 0620303 | Пружина | 1 |
| 18 | 0644502 | Пружина | 1 |
| 19 | 0644503 | Пружина | 1 |
| 20 | 0620403 | Пружина | 1 |
| 21 | 4506407 | Уплотнительное кольцо | 7 |
| 22 | 957366 | Уплотнительное кольцо | 2 |
| 23 | A811035 | Уплотнительное кольцо | 1 |
| 24 | A811040 | Уплотнительное кольцо | 1 |
| 25 | A811050 | Уплотнительное кольцо | 1 |
| 26 | 0264107 | Уплотнительное кольцо | 3 |
| 27 | 0620404 | Уплотнительное кольцо | 2 |
| 28 | 0644504 | Уплотнительное кольцо | 2 |
| 29 | 0644505 | Опорное кольцо | 4 |
| 30 | 0644506 | Опорное кольцо | 4 |
| 34 | 0215221 | Пробка | 2 |
| 35 | 0620307 | Болт с внутренним шестигранником | 4 |
| 36 | 0254011 | Болт с внутренним шестигранником | 4 |
| 37 | 0215615 | Болт с внутренним шестигранником | 6 |
| 38 | 0230123 | Болт с внутренним шестигранником | 4 |
| 39 | 4324747 | Предохранительный клапан | 1 |
| 40 | 0408308 | Информационная табличка | 1 |
| 41 | 0242006 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
