Асист основной трубопроводы (2-2) — HITACHI EX200-2

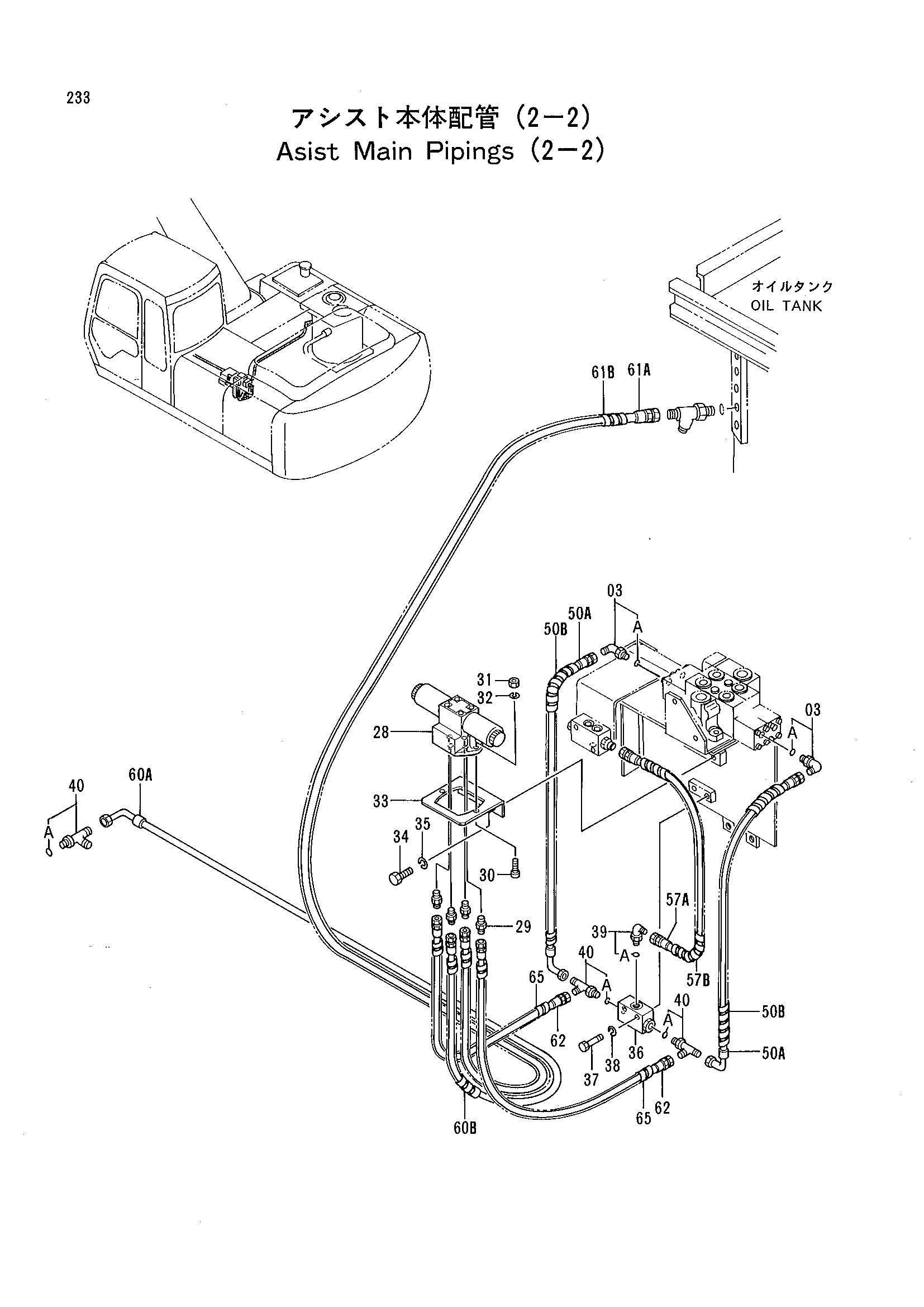

Заводская схема «Асист основной трубопроводы (2-2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4156434 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4262656 | Электромагнитный клапан | 1 |
| 29 | 4154652 | Адаптер | 4 |
| 30 | M340625 | Болт с внутренним шестигранником | 2 |
| 31 | M500605 | Гайка | 2 |
| 32 | A590906 | Пружинная шайба | 2 |
| 33 | 4291461 | Кронштейн | 1 |
| 34 | M111020 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 36 | 4203447 | Челночный клапан | 1 |
| 37 | J900845 | Болт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 39 | 4156434 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4207300 | Тройник | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 50A | 4229858 | Шланг | 2 |
| 50B | 4133527 | Защитный кожух | 2 |
| 57A | 4269836 | Шланг | 1 |
| 57B | 4133527 | Защитный кожух | 1 |
| 60A | 4290926 | Нейлоновый шланг | 1 |
| 60B | 4133527 | Защитный кожух | 2 |
| 61A | 4203142 | Нейлоновый шланг | 1 |
| 61B | 4133527 | Защитный кожух | 4 |
| 62 | 4247371 | Шланг | 2 |
| 65 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
