Основной трубопроводы (1) — HITACHI EX200-2

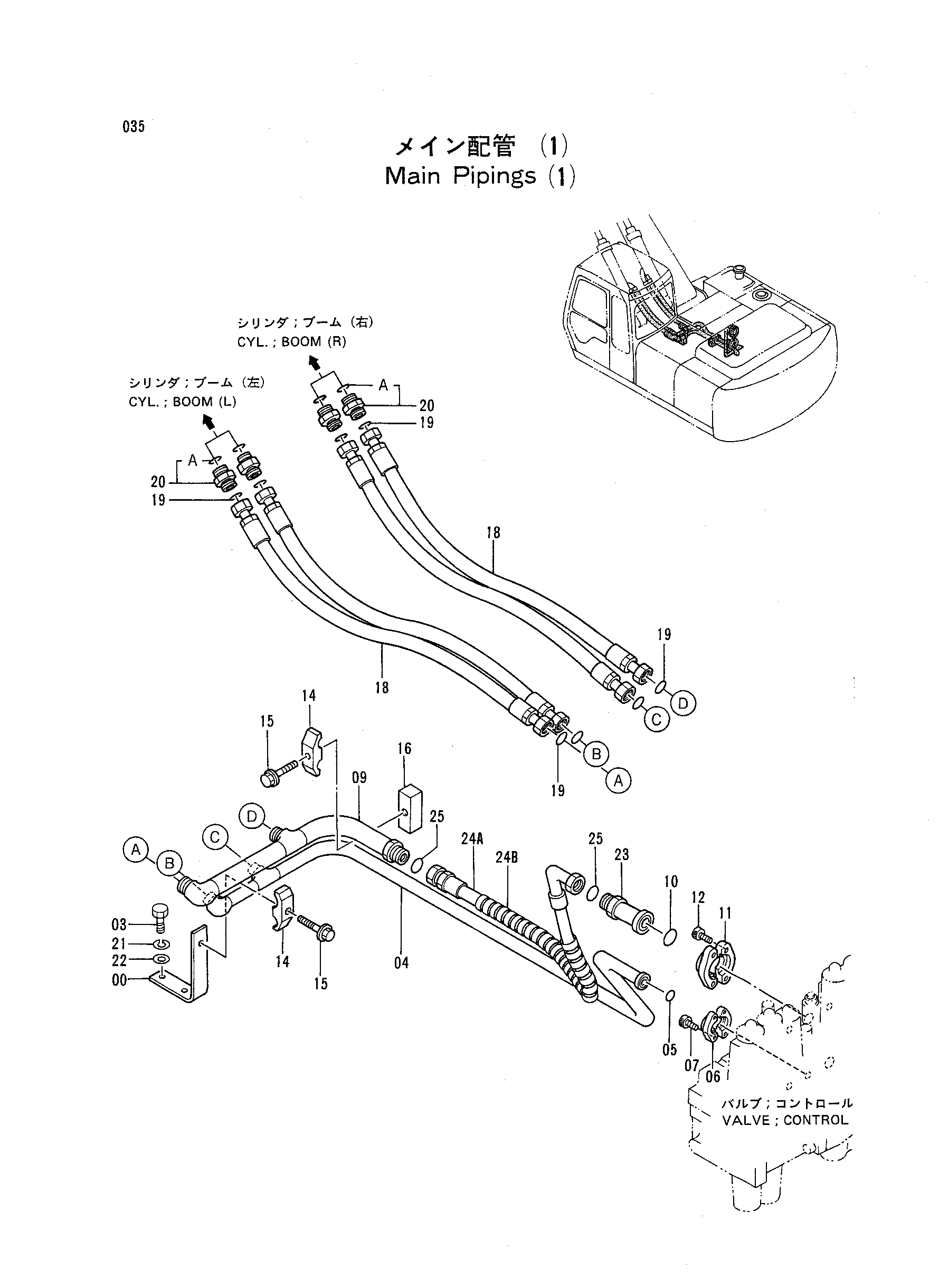

Заводская схема «Основной трубопроводы (1)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9728544 | Опора | 1 |
| 03 | J901225 | Болт | 2 |
| 04 | 8052722 | Трубка | 1 |
| 05 | 971489 | Уплотнительное кольцо | 1 |
| 06 | 986910 | Разъёмный фланец | 2 |
| 07 | M341030 | Болт с внутренним шестигранником | 4 |
| 09 | 8052727 | Трубка | 1 |
| 10 | 966993 | Уплотнительное кольцо | 1 |
| 11 | 962453 | Разъёмный фланец | 2 |
| 12 | M341030 | Болт с внутренним шестигранником | 4 |
| 14 | 4153488 | Хомут трубки | 2 |
| 15 | J011270 | Болт с шайбой | 2 |
| 16 | 4209157 | Седло винта | 1 |
| 18 | 4249339 | Шланг | 4 |
| 19 | 4187308 | Уплотнительное кольцо | 8 |
| 20 | 4189619 | Адаптер | 4 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A590912 | Пружинная шайба | 2 |
| 22 | 449490 | Плоская шайба | 2 |
| 23 | 9738326 | Трубка | 1 |
| 24A | 4289219 замена: 4295302 | Шланг | 1 |
| 24A | 4295302 | Шланг | 1 |
| 24B | 4044420 | Защитный кожух | 1 |
| 25 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
