Топливные трубопроводы — HITACHI EX200-2

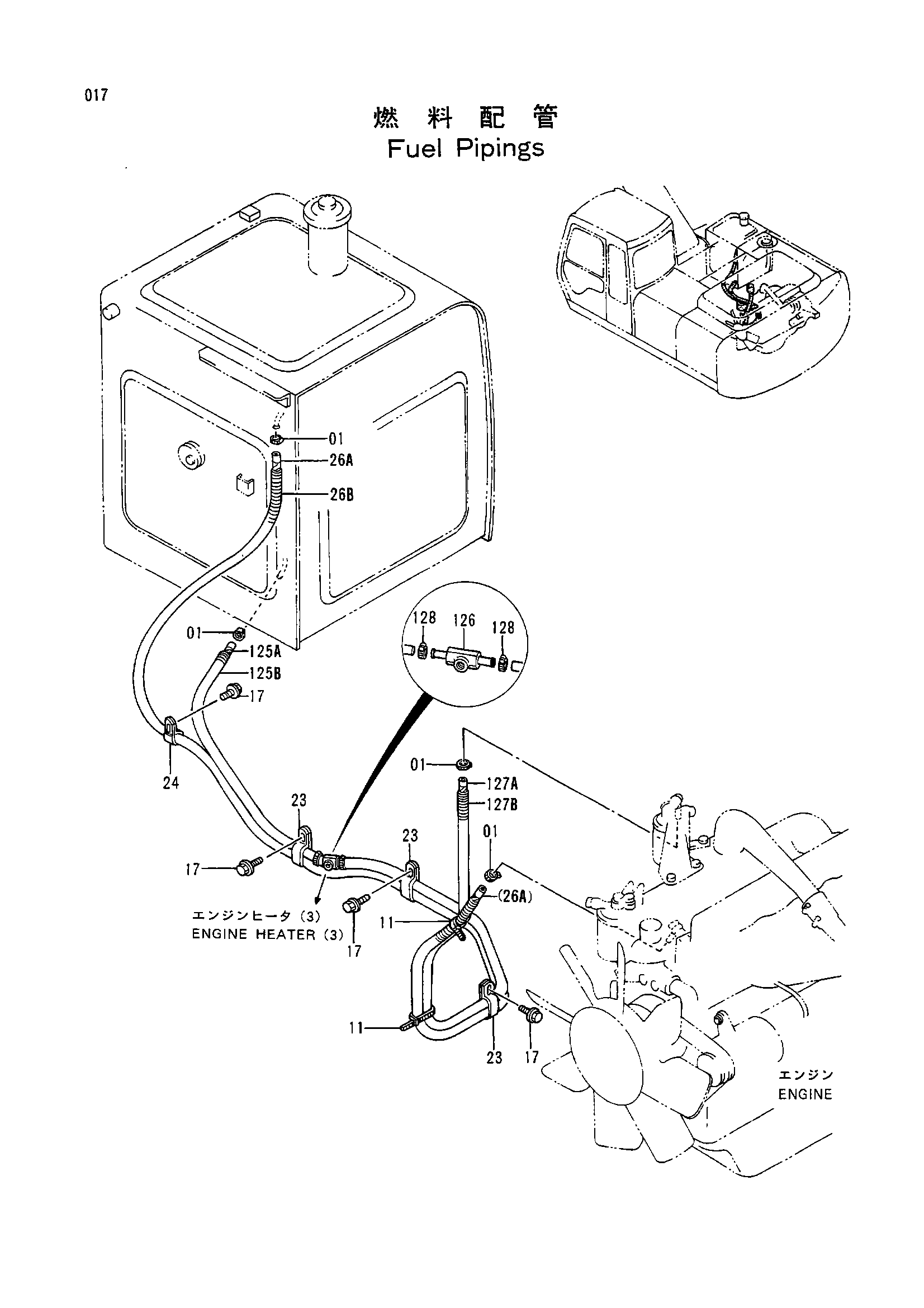

Заводская схема «Топливные трубопроводы» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4514700 | Зажим шланг | 4 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 17 | J011020 | Болт с шайбой | 4 |
| 23 | 4190266 | Зажим | 3 |
| 24 | 4190263 | Зажим | 1 |
| 26A | 4201837 | Топливный шланг | 1 |
| 26B | 4260248 | Трубка | 1 |
| 125A | 4325711 | Топливный шланг | 1 |
| 125B | 4325709 | Трубка | 1 |
| 126 | 4327088 | Тройник | 1 |
| 127A | 4267658 | Топливный шланг | 1 |
| 127B | 4267659 | Трубка | 1 |
| 128 | 4514700 | Зажим шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
