Дверь блокировка (2) — HITACHI EX200-2

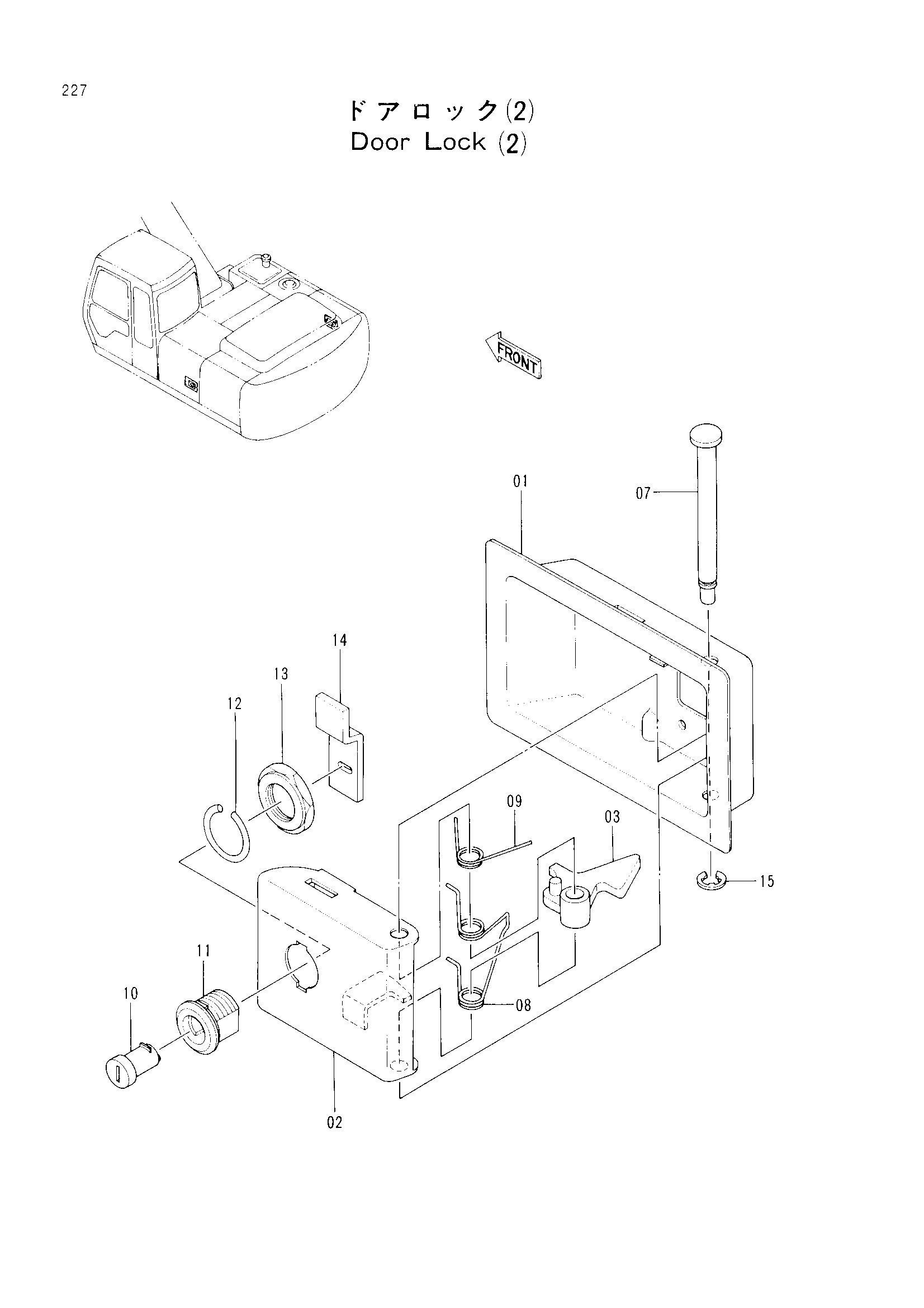

Заводская схема «Дверь блокировка (2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	7017924	Блокировка в сборе	1
01	8024462	Крышка	1
02	8024464	Защёлка	1
03	9717542	Рычаг	1
07	4134328	Вал	1
08	4134319	Пружина	1
09	4134321	Пружина	1
10	4187085	Гидроцилиндр. блокировка (H800)	1
11	4187295	Корпус	1
12	4134322	Шайба	1
13	4134323	Гайка	1
14	4134331	Пластина	1
15	4112235	Стопорное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
