Топливные трубопроводы — HITACHI EX200-2

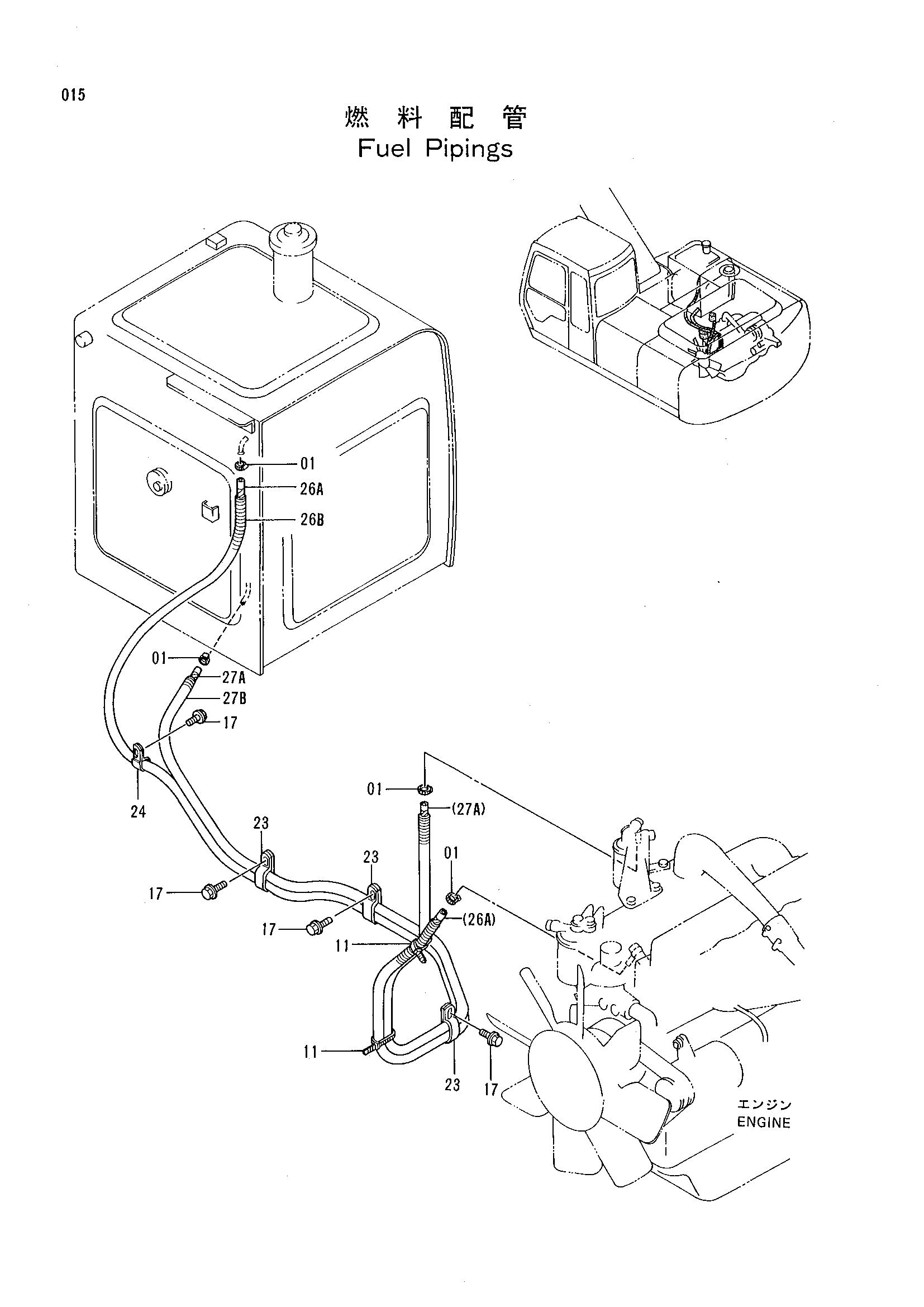

Заводская схема «Топливные трубопроводы» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4514700	Хомут шланга	4
11	4055312	Зажим	2
17	J011020	Болт	4
23	4190266	Зажим	3
24	4190263	Зажим	1
26A	4201837	Топливный шланг	1
26B	4260248	Трубка	1
27A	4295998	Топливный шланг	1
27B	4295999	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
