Поворот трубопроводы — HITACHI EX200-2

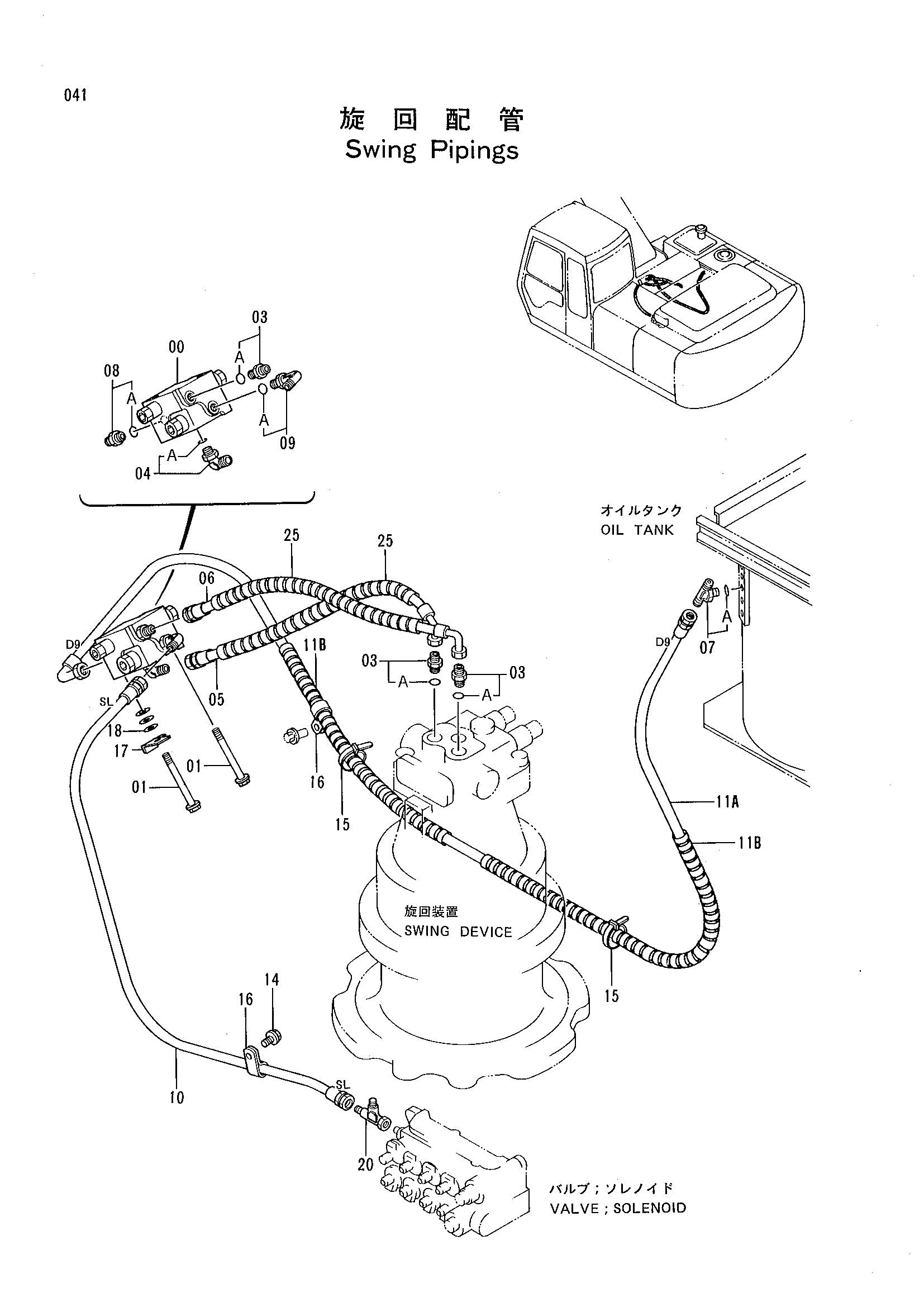

Заводская схема «Поворот трубопроводы» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4282546 | Клапан | 1 |
| 01 | J011000 | Болт с шайбой | 2 |
| 03 | 4200465 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4284077 | Шланг | 1 |
| 06 | 4284078 | Шланг | 1 |
| 07 | 4224382 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200465 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154670 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4305378 | Шланг | 1 |
| 11A | 4288790 | Нейлоновый шланг | 1 |
| 11B | 4133527 | Защитный кожух | 2 |
| 14 | J011020 | Болт | 1 |
| 15 | 4055312 | Зажим | 2 |
| 16 | 4190272 | Зажим | 2 |
| 17 | 4257159 | Кронштейн | 1 |
| 18 | A590110 | Шайба | 3 |
| 20 | 4252786 | Тройник | 1 |
| 25 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
