Радиатор — HITACHI EX200-2

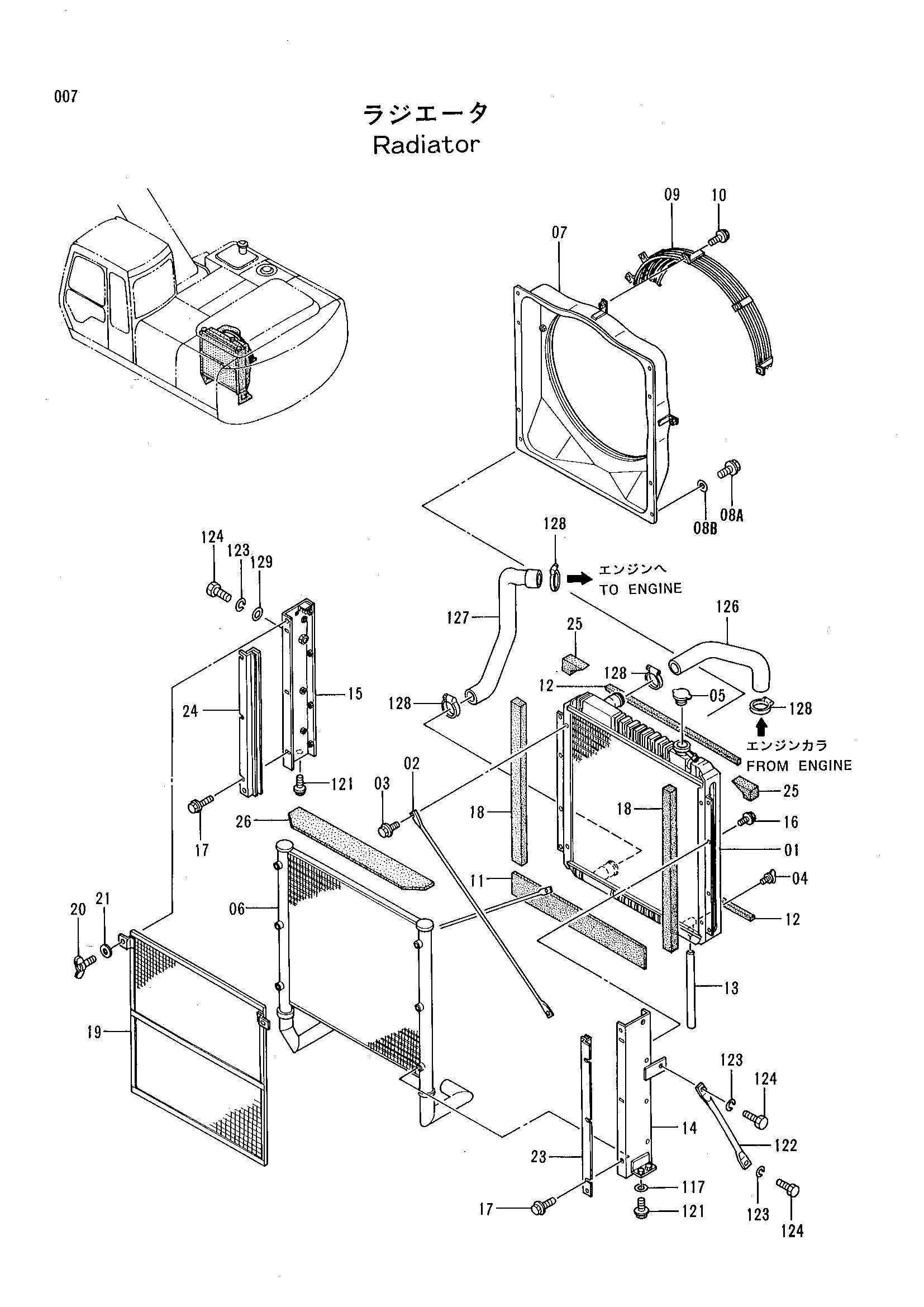

Заводская схема «Радиатор» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-26 | 4276157 | Радиатор в сборе | 1 |
| 01 | 4287043 | Коре радиатор | 1 |
| 02 | 4287044 | Шток | 2 |
| 03 | J020616 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4228160 | Колпачок | 1 |
| 06 | 4287045 | Масляный радиатор | 1 |
| 07 | 4287046 | Кожух | 1 |
| 08A | J010814 | Болт с шайбой | 8 |
| 08B | A590108 | Плоская шайба | 8 |
| 09 | 4287047 | Защита вентилятор | 1 |
| 10 | J010816 | Болт с шайбой | 5 |
| 11 | 4287053 | Манжета | 1 |
| 12 | 4287054 | Манжета | 2 |
| 13 | 4206927 | Шланг | 1 |
| 14 | 4287048 | Кронштейн | 1 |
| 15 | 4287049 | Кронштейн | 1 |
| 16 | J020816 | Болт с шайбой | 8 |
| 17 | J020816 | Болт с шайбой | 6 |
| 18 | 4287055 | Манжета | 2 |
| 19 | 4287052 | Сетка | 1 |
| 20 | 4206930 | Болт винг | 2 |
| 21 | 4206931 | Шайба | 2 |
| 23 | 4287050 | Кронштейн | 1 |
| 24 | 4287051 | Кронштейн | 1 |
| 25 | 4287056 | Манжета | 2 |
| 26 | 4287057 | Манжета | 1 |
| 117 | J222012 | Шайба | 4 |
| 121 | J011235 | Болт с шайбой | 4 |
| 122 | 4248560 | Стойка | 1 |
| 123 | A590916 | Пружинная шайба | 3 |
| 124 | J901635 | Болт | 3 |
| 126 | 3048033 | Водяной шланг | 1 |
| 127 | 3050022 | Водяной шланг | 1 |
| 128 | 4504198 | Хомут шланга | 4 |
| 129 | A590116 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
