Картер привода ГРМ и кожух маховика — HITACHI EX200-2

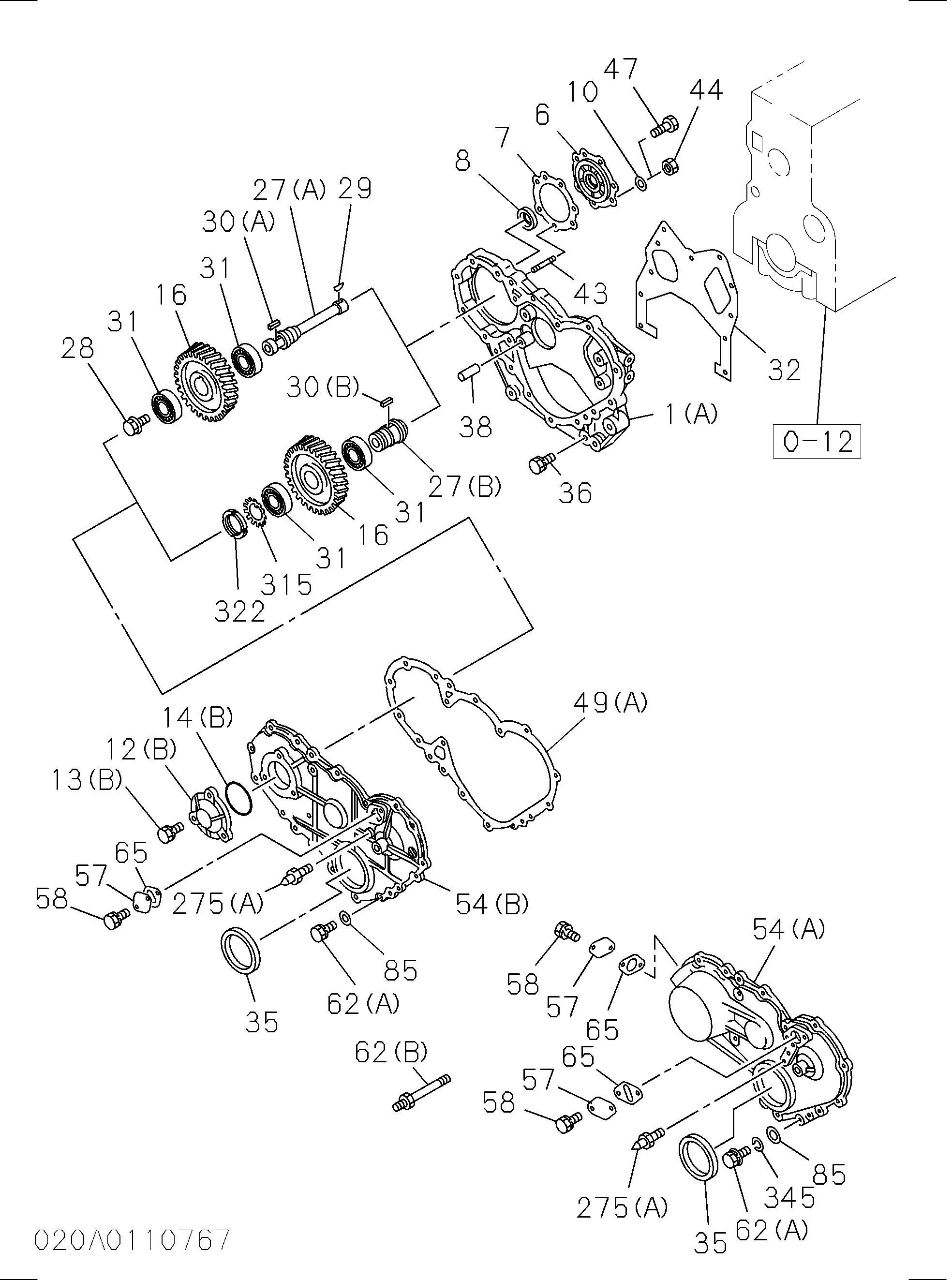

Заводская схема «Картер привода ГРМ и кожух маховика» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(A) | 5113110113 | Корпус тиминг шестерня | 1 |
| 2(B) | 1113414283 | Корпус маховик | 1 |
| 2(B) | 1113415850 | Корпус маховик | 1 |
| 32 | 1113120140 | Прокладка шестерня корпус TO C/BL | 1 |
| 32 | 8943706710 | Прокладка шестерня корпус TO C/BL | 1 |
| 35 | 1096254380 | Уплотнение масляный, коленчатый вал передний | 1 |
| 36 | 0500408450 | Болт шестерня корпус | 2 |
| 36 | 0280808450 | Болт шестерня корпус | 2 |
| 36 | 0500408200 | Болт шестерня корпус | 4 |
| 36 | 0286808200 | Болт шестерня корпус | 4 |
| 38 | 9081510180 | Палец шестерня корпус крышка | 1 |
| 49(A) | 8943632690 | Прокладка шестерня корпус TO крышка | 1 |
| 49(A) | 8970222160 | Прокладка шестерня корпус TO крышка | 1 |
| 49(A) | 1113220600 | Прокладка шестерня корпус TO крышка | 1 |
| 54(A) | 1113210790 | Крышка шестерня корпус | 1 |
| 57 | 5113210090 | Крышка тиминг обратный отверстие | 2 |
| 58 | 0500406140 | Болт обратный отверстие крышка | 4 |
| 58 | 0280806120 | Болт обратный отверстие крышка | 4 |
| 62(A) | 5090000841 | Болт крышка | 5 |
| 62(A) | 0280808500 | Болт крышка | 5 |
| 62(A) | 0501408250 | Болт крышка | 7 |
| 62(A) | 0286808250 | Болт крышка | 7 |
| 65 | 1112820130 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 65 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 85 | 9091605080 | Шайба PL, крышка | 5 |
| 175 | 1096254391 | Уплотнение масляный, CR/вал, RR | 1 |
| 175 | 8970728231 | Уплотнение масляный, CR/вал, RR | 1 |
| 205 | 9991104140 | Гайка корпус | 1 |
| 205 | 0911602140 | Гайка корпус | 1 |
| 211(A) | 9910664650 | Болт корпус | 2 |
| 211(A) | 0288914600 | Болт корпус | 2 |
| 211(A) | 9910664500 | Болт корпус | 5 |
| 211(A) | 0288914450 | Болт корпус | 5 |
| 211(A) | 0500408250 | Болт корпус | 7 |
| 224 | 9944112350 | Шпилька стартер | 3 |
| 241(A) | 9096510690 | Шайба PL, корпус | 8 |
| 275(A) | 5113270090 | Поинтер тиминг обратный отверстие | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
