Гидроцилиндр рукояти — HITACHI EX200-2

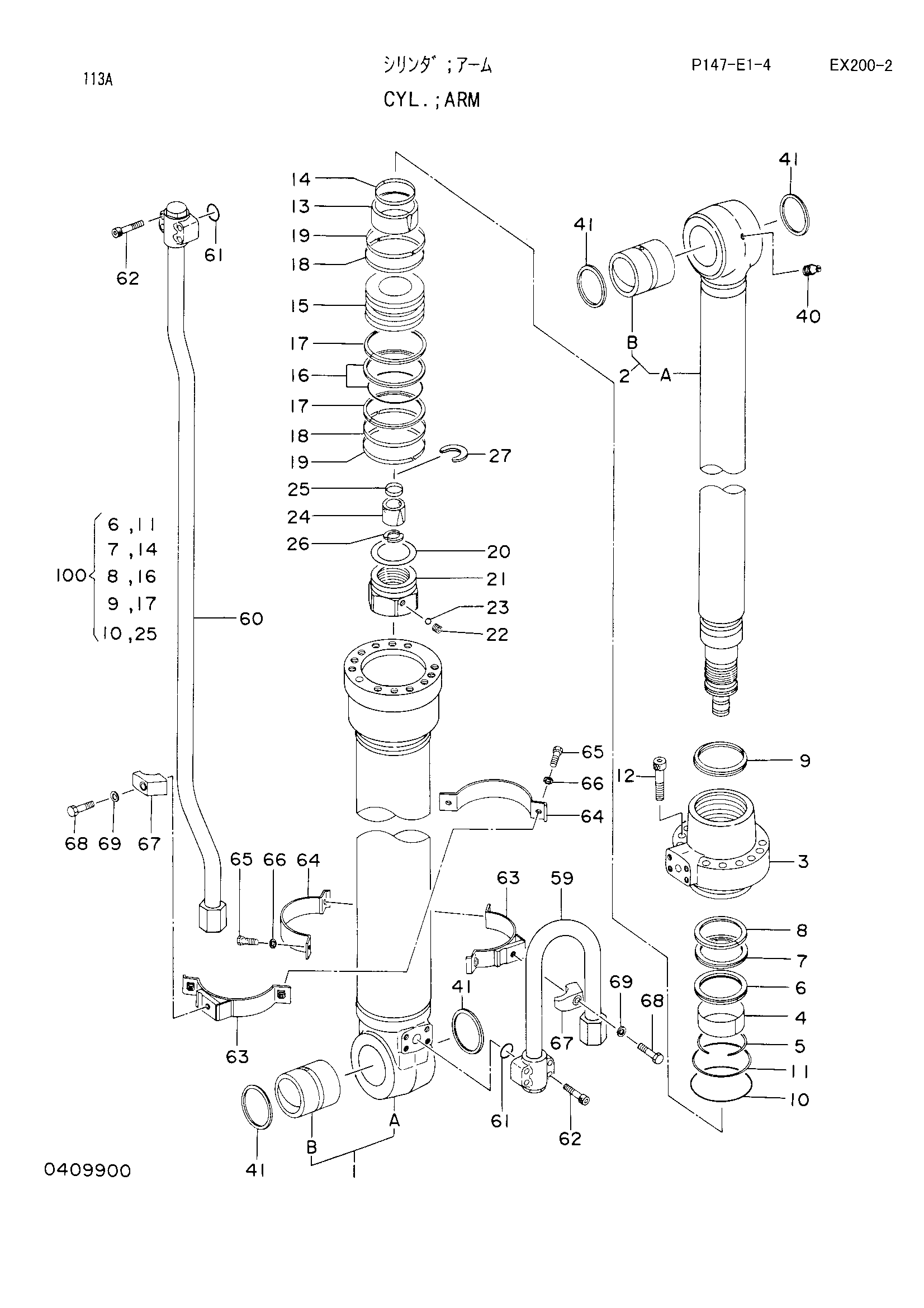

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4250226	Гидроцилиндр рукояти	1
1-41	4286777	Гидроцилиндр. (пипелесс)	1
1	4286778	Труба гидроцилиндра в сборе	1
1A	0409901	Труба гидроцилиндра	1
1B	0409902	Втулка пальца	1
2	4286779	Шток поршня в сборе	1
2A	0409903	Шток поршня	1
2B	0409902	Втулка пальца	1
3	0409904	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Стопорное кольцо	1
6	0409905	Кольцо	1
7	0127207	U-образная манжета	1
8	0236919	Опорное кольцо	1
9	0236920 замена: 0481801	Грязесъёмное кольцо	1
9	0481801	Грязесъёмное кольцо	1
10	A811125	Уплотнительное кольцо	1
11	0409906	Опорное кольцо	1
12	0409907	Болт с внутренним шестигранником	12
13	0409908	Амортизирующий подшипник	1
14	0409909	Уплотнение	1
15	0409910	Поршень	1
16	0254305	Кольцо уплотнение в сборе	1
17	0409911	Опорное кольцо	2
18	0409912	Кольцо	2
19	0254309	Кольцо	2
20	0309216	Регулировочная шайба	1
21	0309213	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
24	0409913	Амортизирующий подшипник	1
25	0409914	Уплотнение	1
26	0409915	Ограничитель	2
27	0409916	Стопорное кольцо	1
40	J75481	Пресс-маслёнка	1
41	0409710 замена: 4067902	Грязесъёмное кольцо	4
41	4067902	Пылезащитное уплотнение	4
59	0409917	Трубка	1
60	0409918	Трубка	1
61	984614	Уплотнительное кольцо	2
62	0309020	Болт с внутренним шестигранником	8
63	0409919	Лента	2
64	0409920	Лента	2
65	0408815	Болт	4
66	0325913	Шайба	4
67	0309219	Хомут трубки	2
68	0237417	Болт	2
69	0208516	Пружинная шайба	2
100	4286780 замена: 4316625	Комплект уплотнений	1
100	4316625	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
