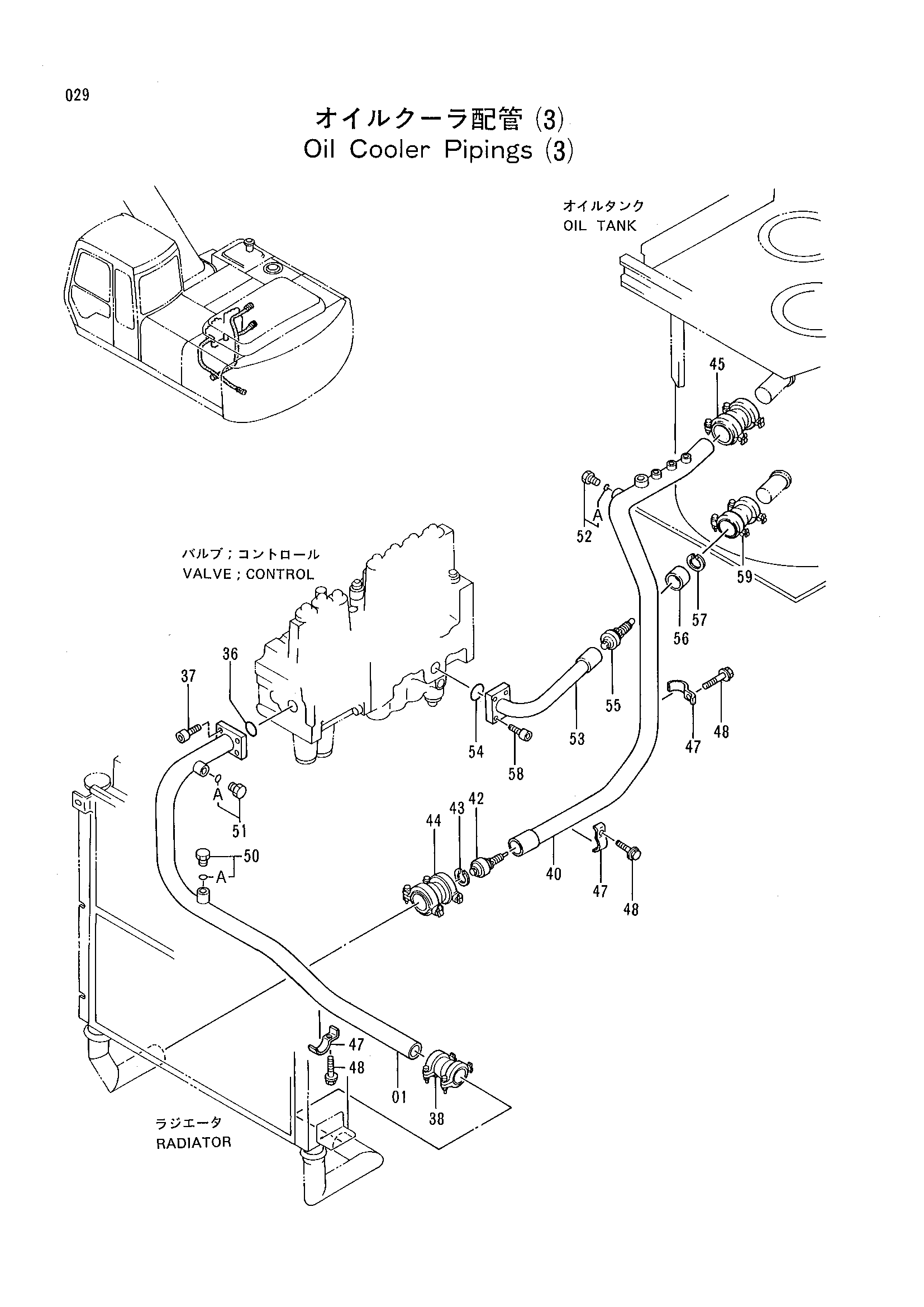

Масляный радиатор трубопроводы(3) — HITACHI EX200-2
Заводская схема «Масляный радиатор трубопроводы(3)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056497 | Обратная трубка | 1 |
| 36 | A811040 | Уплотнительное кольцо | 1 |
| 37 | M341036 | Болт с внутренним шестигранником | 4 |
| 38 | 4069801 | Муфта | 1 |
| 40-01 | 7024935 | Обратная трубка | 1 |
| 40-02 | 7026934 | Обратная трубка | 1 |
| 42 | 4276584 | Клапан | 1 |
| 43 | 991718 | Стопорное кольцо | 1 |
| 44 | 4067834 | Муфта | 1 |
| 45 | 4069801 | Муфта | 1 |
| 47 | 4053698 | Хомут | 3 |
| 48 | J011270 | Болт | 3 |
| 50 | 4174542 | Пробка | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4174541 | Пробка | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4093624 | Пробка | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 8048007 | Обратная трубка | 1 |
| 54 | A811040 | Уплотнительное кольцо | 1 |
| 55 | 4272164 | Клапан | 1 |
| 56 | 4256203 | Кольцо | 1 |
| 57 | 446751 | Стопорное кольцо | 1 |
| 58 | M341036 | Болт с внутренним шестигранником | 4 |
| 59 | 4069801 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
