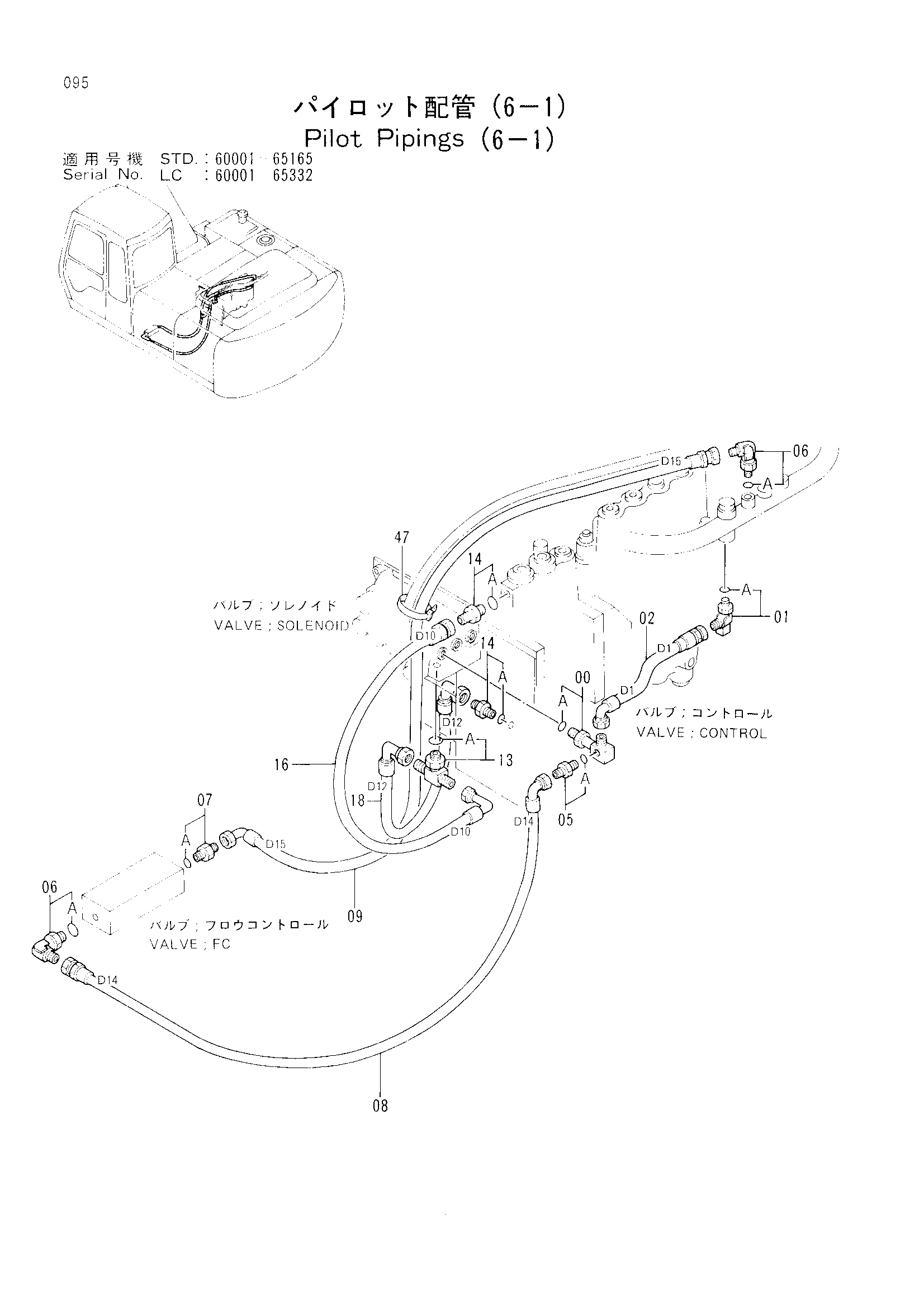

Пилотный трубопроводы (6-1)[STD] — HITACHI EX200-2
Заводская схема «Пилотный трубопроводы (6-1)[STD]» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (6-1)[STD] HITACHI EX200-2](/catalog-drawings/42/4240e025-3c88-4329-9aad-febf30cee42d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284063 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4284070 | Шланг (D1) | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4284074 | Нейлоновый шланг (D14) | 1 |
| 09 | 4284193 | Нейлоновый шланг (D15) | 1 |
| 13 | 4284068 | Фильтр | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200465 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4284071 | Нейлоновый шланг (D10) | 1 |
| 18 | 4284248 | Нейлоновый шланг (D12) | 1 |
| 47 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
