Тормозной клапан — HITACHI EX200-2

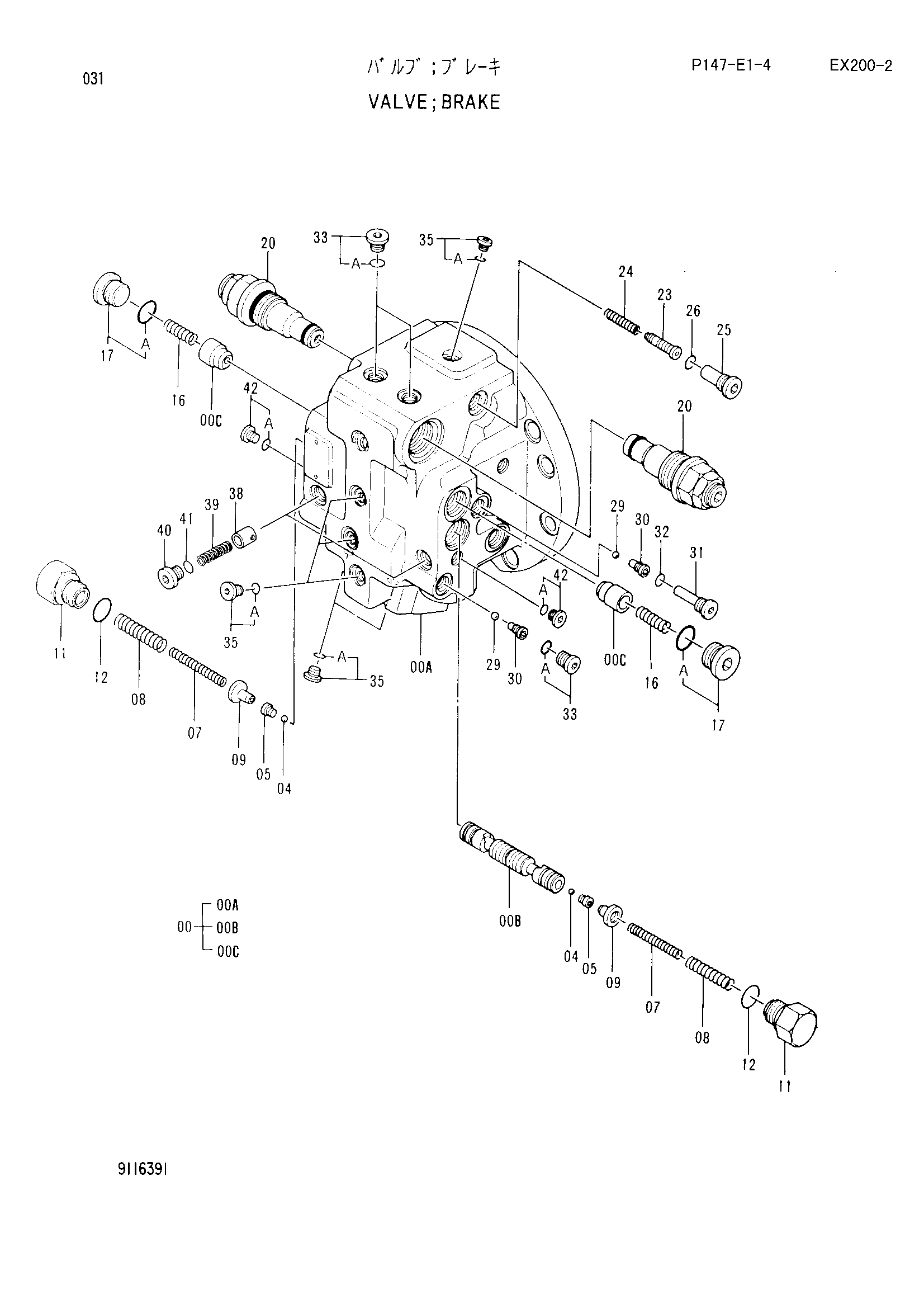

Заводская схема «Тормозной клапан» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9116391 | Тормозной клапан | 1 | |
| 00 | 7024759 | Корпус | 1 |
| 04 | 4009412 | Шарик | 2 |
| 05 | 4274649 | Пробка | 2 |
| 07 | 4261491 | Пружина сжатия | 2 |
| 08 | 4261492 | Пружина сжатия | 2 |
| 09 | 4275279 | Ограничитель | 2 |
| 11 | 4275287 | Пробка | 2 |
| 12 | 4506424 | Уплотнительное кольцо | 2 |
| 16 | 4174072 | Пружина сжатия | 2 |
| 17 | 9089488 | Пробка | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 9115733 | Предохранительный клапан | 2 |
| 23 | 4255030 | Золотник | 1 |
| 24 | 4185136 | Пружина сжатия | 1 |
| 25 | 4275322 | Пробка | 1 |
| 26 | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4509493 | Шарик | 2 |
| 30 | 4254245 | Сиденье | 2 |
| 31 | 4275323 | Пробка | 1 |
| 32 | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9089485 | Пробка | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 9089484 | Пробка | 6 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
| 38 | 4181486 | Тарельчатый клапан | 2 |
| 39 | 4185001 | Пружина сжатия | 2 |
| 40 | 4181485 | Пробка | 2 |
| 41 | 4509180 | Уплотнительное кольцо | 2 |
| 42 | 9089484 | Пробка | 2 |
| 42A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
