Гусеничная рама <STD. гусеница> — HITACHI EX200-2

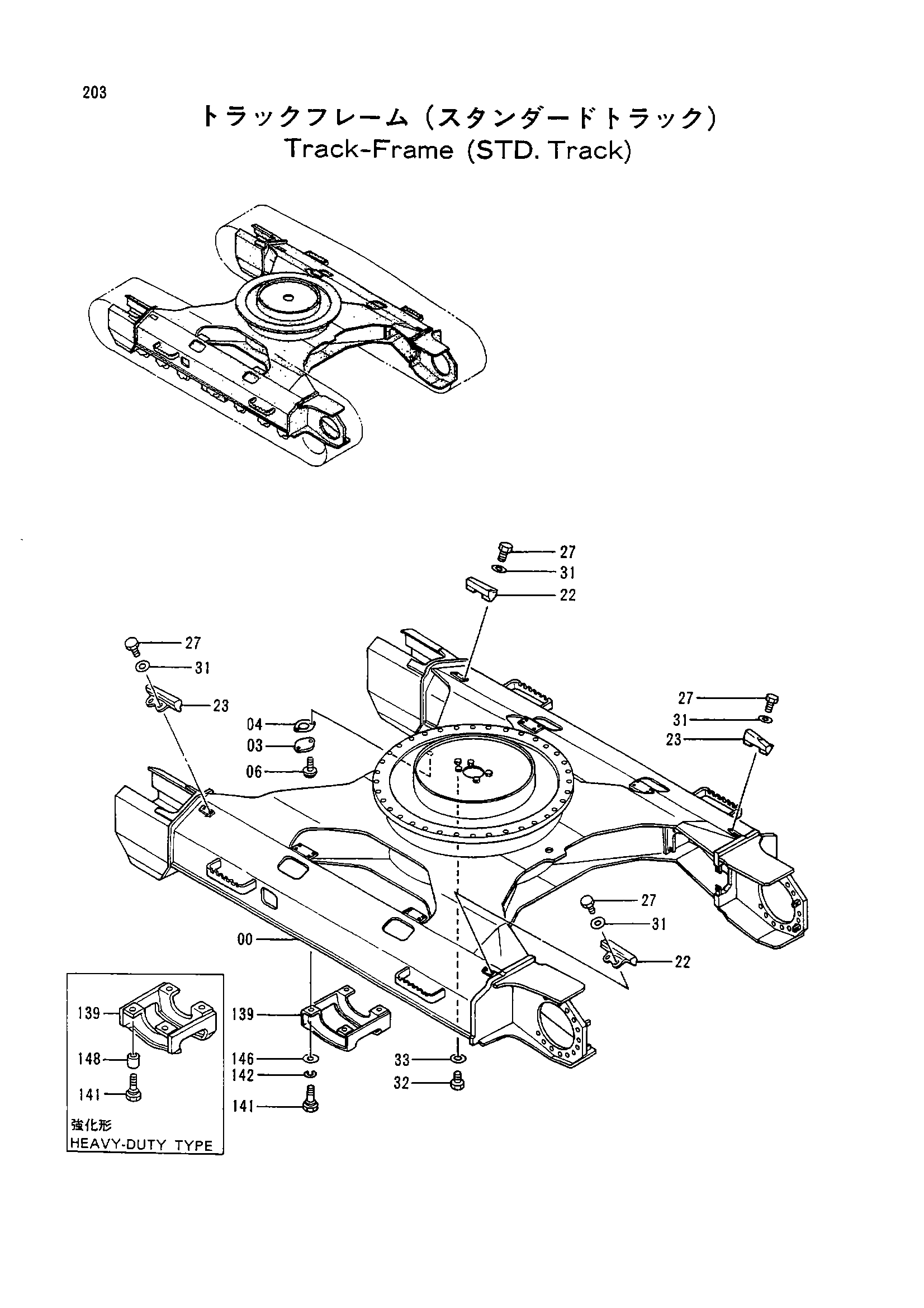

Заводская схема «Гусеничная рама <STD. гусеница>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002600 | Гусеничная рама | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 22 | 2031046 | Блок | 2 |
| 23 | 2031047 | Блок | 2 |
| 27 | J931230 | Болт | 8 |
| 31 | 4183252 | Шайба | 8 |
| 32 | J901220 | Болт | 1 |
| 33 | A590112 | Плоская шайба | 1 |
| 139 | 8052020 | Защитный кожух | 2 |
| 139 | 8059049 | Защитный кожух | 2 |
| 141 | 4248682 | Болт | 8 |
| 141 | 4252880 | Болт | 8 |
| 142 | A590918 | Пружинная шайба | 8 |
| 146 | J222018 | Шайба | 8 |
| 148 | 4335209 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
