Дверь блокировка (3) — HITACHI EX200-2

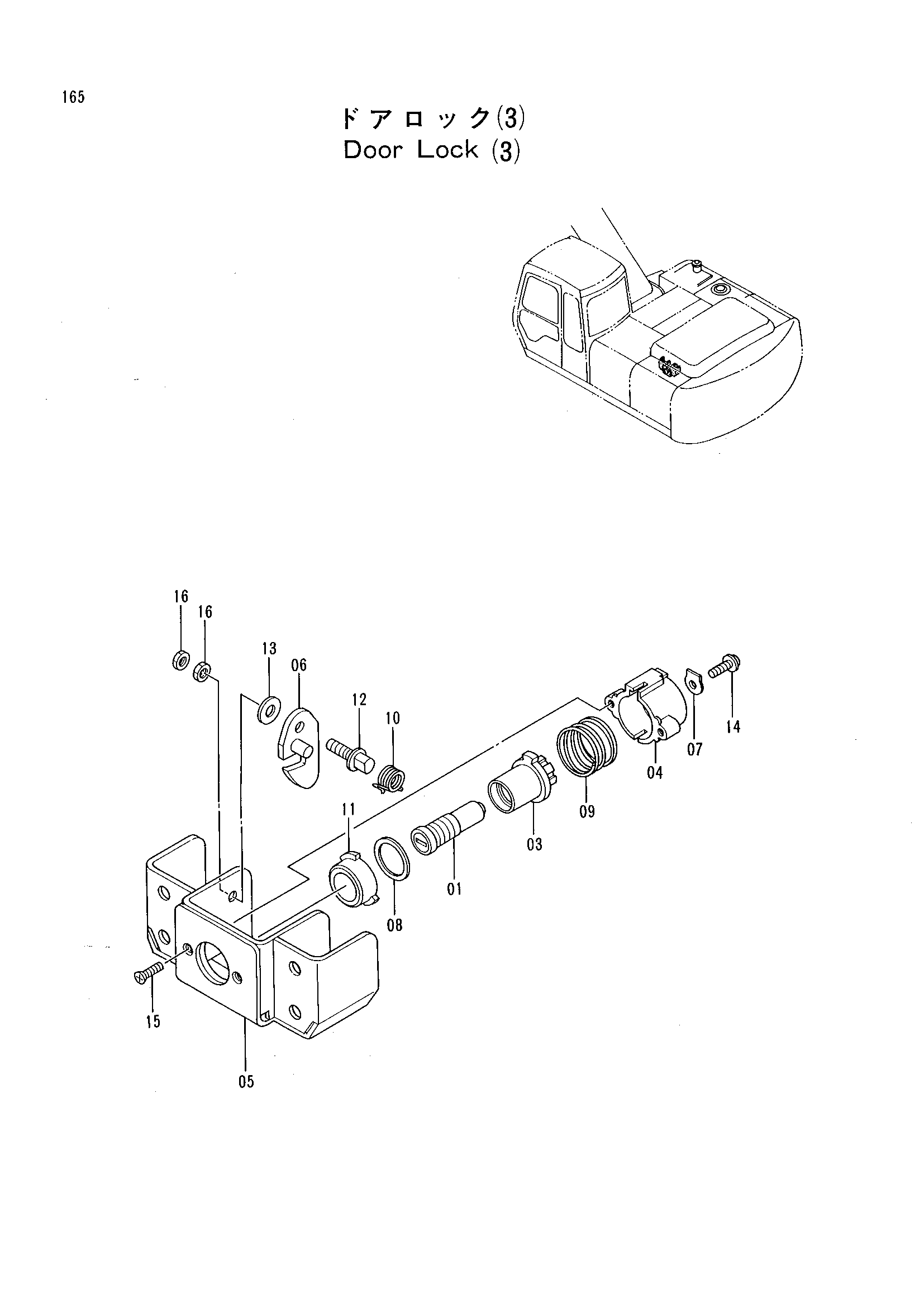

Заводская схема «Дверь блокировка (3)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2031978 | Блокировка в сборе | 1 | |
| 01 | 4290545 | Ротор | 1 |
| 03 | 4290546 | Корпус | 1 |
| 04 | 4290547 | Корпус | 1 |
| 05 | 4290548 | Кронштейн | 1 |
| 06 | 4290549 | Крюк | 1 |
| 07 | 4290550 | Стопорная пластина | 1 |
| 08 | 4290551 | Прокладка | 1 |
| 09 | 4290552 | Пружина | 1 |
| 10 | 4290553 | Пружина | 1 |
| 11 | 4290554 | Кольцо направляющая | 1 |
| 12 | 4290555 | Вал | 1 |
| 13 | 4290556 | Проставка | 1 |
| 14 | 4290557 | Винт | 1 |
| 15 | 4290558 | Винт | 2 |
| 16 | 4294120 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
