Крышка (1-7) — HITACHI EX200-2

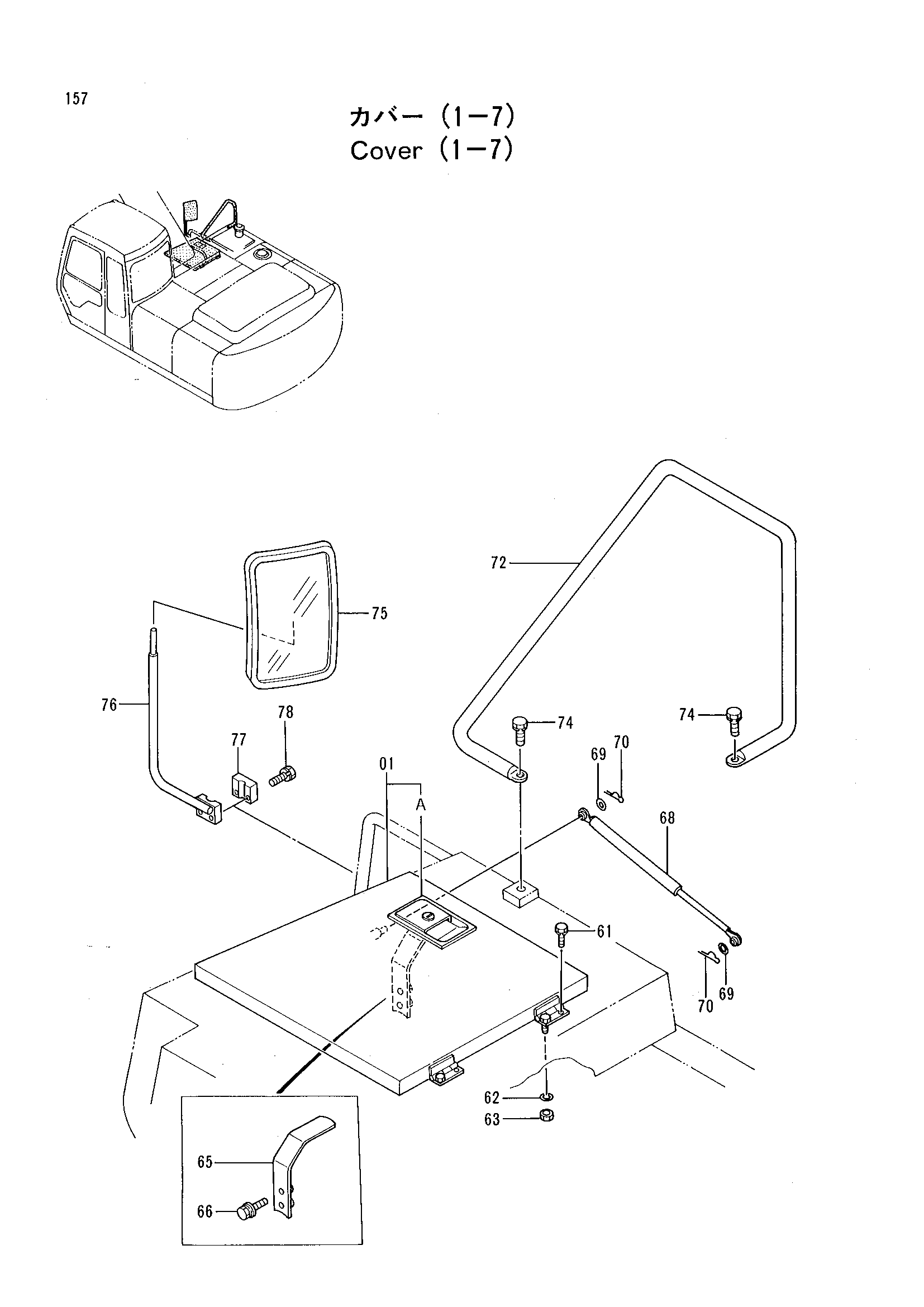

Заводская схема «Крышка (1-7)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024437 | Крышка | 1 |
| 01A | 7017862 | Дверь блокировка | 1 |
| 61 | J011022 | Болт с шайбой | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | J950010 | Гайка | 2 |
| 65 | 9736904 | Кронштейн | 1 |
| 66 | J021025 | Болт с шайбой | 2 |
| 68 | 4196560 | Стойка | 1 |
| 69 | A590108 | Плоская шайба | 2 |
| 70 | 4022697 | Стопорный палец | 2 |
| 72 | 8047346 | Стойка | 1 |
| 74 | J011228 | Болт с шайбой | 2 |
| 75 | 4165676 | Зеркало | 1 |
| 76 | 8056640 | Стойка | 1 |
| 77 | 4113705 | Хомут | 1 |
| 78 | J010840 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
