Гусеничная рама — HITACHI EX200-2

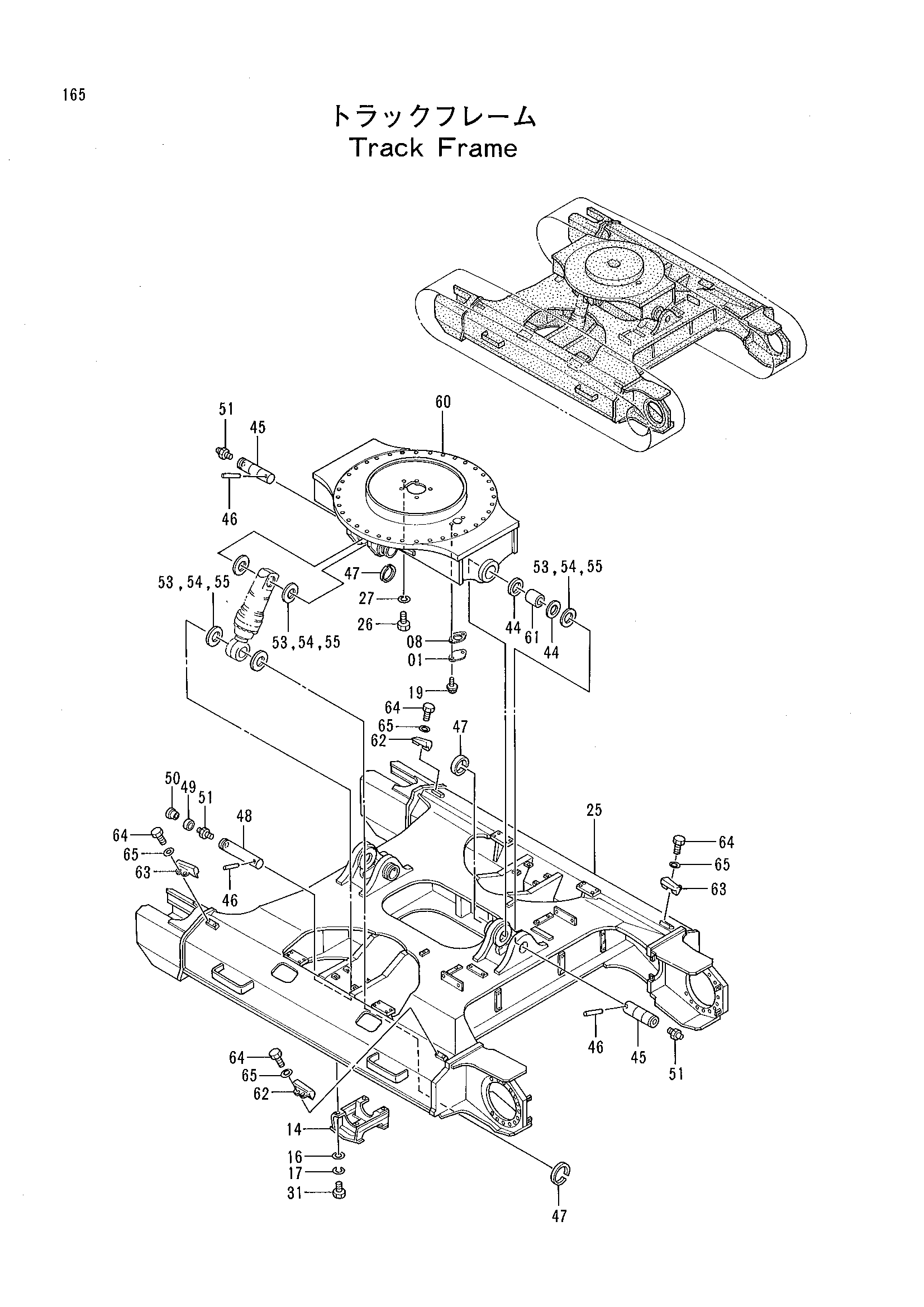

Заводская схема «Гусеничная рама» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4128863 | Пластина | 1 |
| 08 | 4272297 | Манжета | 1 |
| 14 | 8052020 | Защитный кожух | 2 |
| 16 | J222018 | Шайба | 8 |
| 17 | A590918 | Пружинная шайба | 8 |
| 19 | J011020 | Болт | 2 |
| 25 | 5003752 | Гусеничная рама | 1 |
| 26 | J901220 | Болт | 1 |
| 27 | A590912 | Пружинная шайба | 1 |
| 31 | 4252880 | Болт | 8 |
| 44 | 4067901 | Пылезащитное уплотнение | 4 |
| 45 | 3031131 | Палец | 4 |
| 46 | 4140825 | Палец | 6 |
| 47 | 4140823 | Кольцо | 6 |
| 48 | 3042397 | Палец | 2 |
| 49 | 4130686 | Втулка | 2 |
| 50 | 4105912 | Колпачок | 2 |
| 51 | J75481 | Штуцер | 6 |
| 53 | 4101280 | Регулировочная шайба | 8 |
| 54 | 4142950 | Регулировочная шайба | 8 |
| 55 | 4101281 | Регулировочная шайба | 8 |
| 60 | 6013147 | Рама базовый | 1 |
| 61 | 3042396 | Втулка | 2 |
| 62 | 2031046 | Блок | 2 |
| 63 | 2031047 | Блок | 2 |
| 64 | J931230 | Болт | 4 |
| 65 | 4183252 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
