Хеавй ковш 0.7 — HITACHI EX200-2

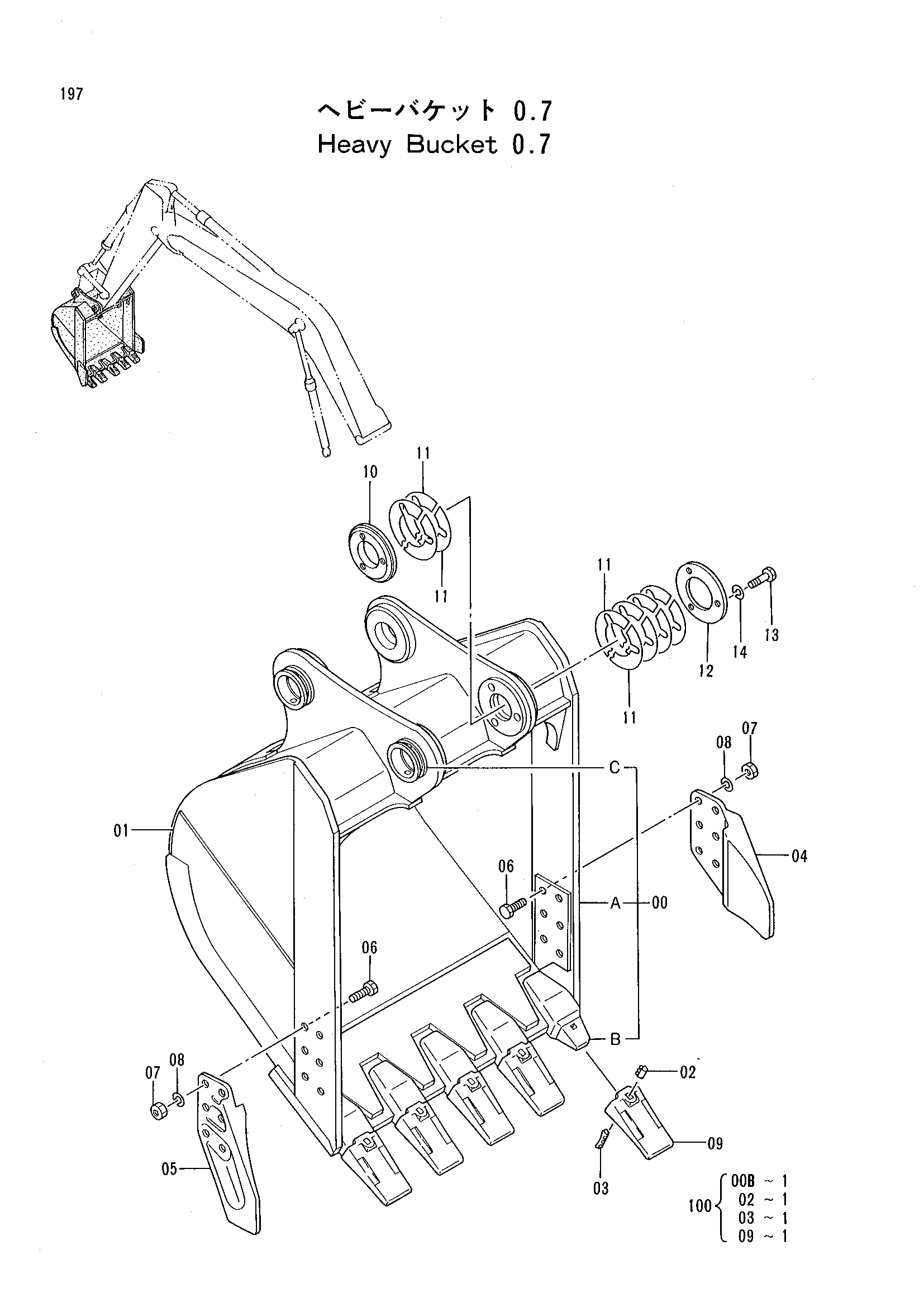

Заводская схема «Хеавй ковш 0.7» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9107602 | Ковш 0.7 | 1 | |
| 00 | 9102545 | Ковш в сборе | 1 |
| 00A | 8050636 | Ковш | 1 |
| 00B | 4187940 | Адаптер3210T-35 | 5 |
| 00C | 4197035 | Ограничитель | 2 |
| 01 | 6012291 | Дополнительный ковш | 1 |
| 02 | 4501625 | Резиновый фиксатор | 5 |
| 03 | 4501627 | Стопорный палец | 5 |
| 04 | 2014503 | Резец(правый) | 1 |
| 05 | 2014504 | Резец(левый) | 1 |
| 06 | J932270 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 09 | 4241728 | Коронка зуба | 5 |
| 10 | 4275782 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба | 12 |
| 12 | 4275783 | Пластина | 1 |
| 13 | J901480 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 100 | 9108753 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
