Шланг защита от разрыва клапан трубопроводы (стрела): 3 <тип 3> — HITACHI EX200-2

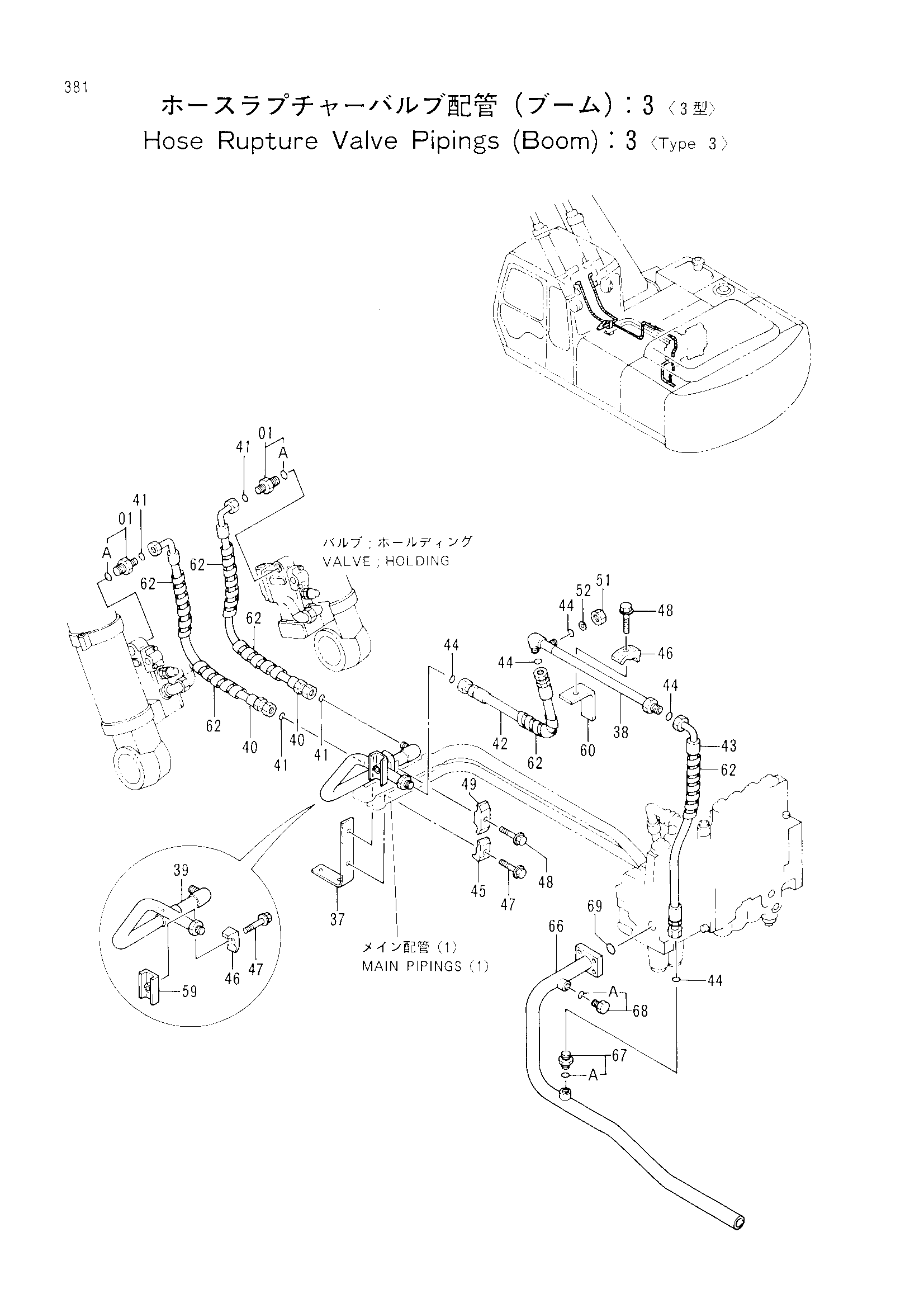

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3 <тип 3>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189537 | Адаптер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 9738389 | Опора | 1 |
| 38 | 9741830 | Трубка | 1 |
| 39 | 8054039 | Трубка | 1 |
| 40 | 4331049 | Шланг | 2 |
| 41 | 4187308 | Уплотнительное кольцо | 4 |
| 42 | 4326459 | Шланг | 1 |
| 43 | 4326461 | Шланг | 1 |
| 44 | 4187328 | Уплотнительное кольцо | 5 |
| 45 | 4190126 | Хомут трубки | 1 |
| 46 | 4190127 | Хомут трубки | 2 |
| 47 | J011265 | Болт с шайбой | 2 |
| 48 | J011270 | Болт с шайбой | 2 |
| 49 | 4189860 | Хомут трубки | 1 |
| 51 | 4188138 | Гайка | 1 |
| 52 | 4189095 | Колпачок | 1 |
| 59 | 9735916 | Седло винта | 1 |
| 60 | 9741831 | Кронштейн | 1 |
| 62 | 4044420 | Защитный кожух | 6 |
| 66 | 8056497 | Обратная трубка | 1 |
| 67 | 4189601 | Адаптер | 1 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 68 | 4174541 | Пробка | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | A811040 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
