Пилотный трубопроводы (4-1) — HITACHI EX200-2

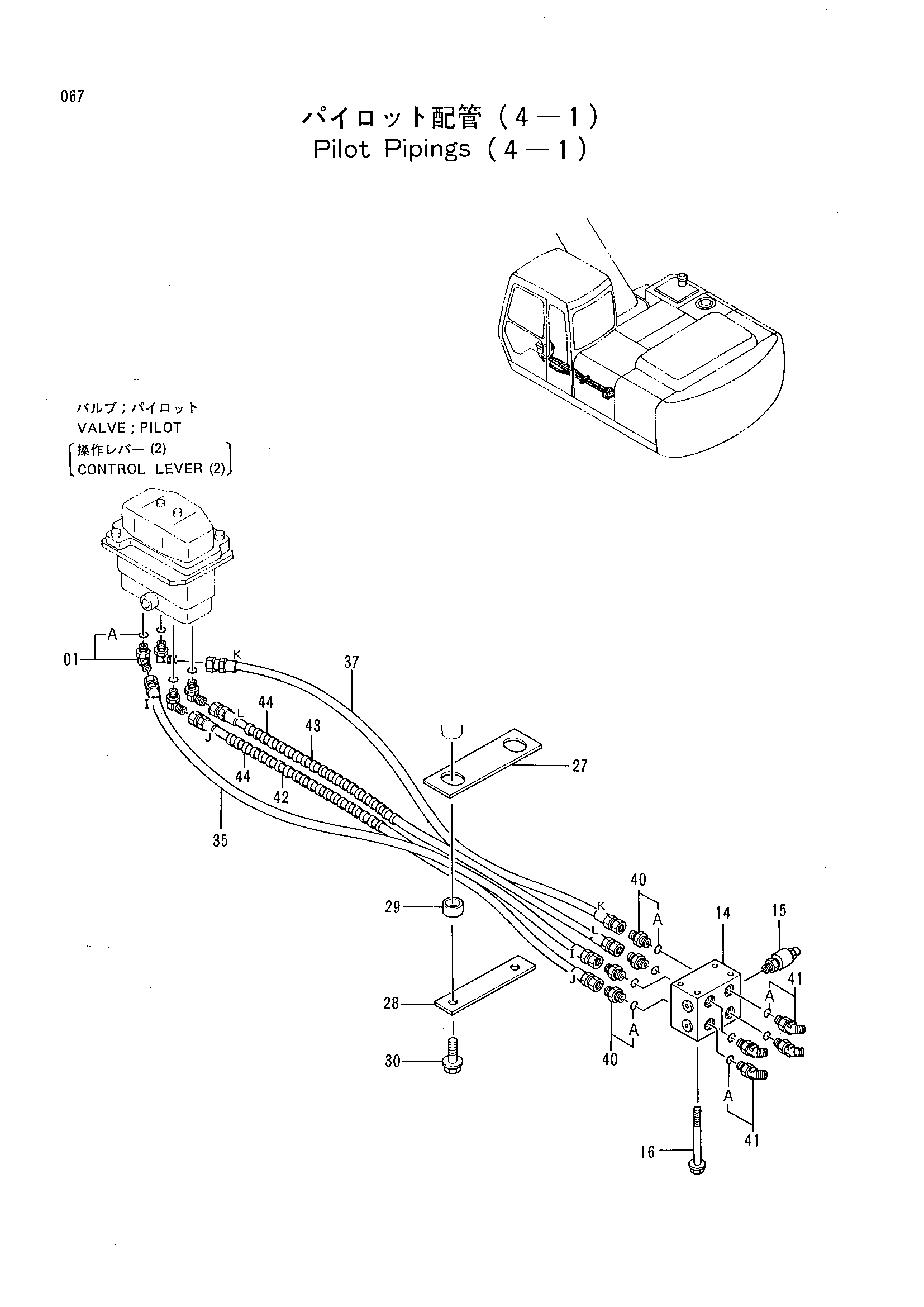

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4254612 | Челночный клапан | 1 |
| 15 | 4254563 | Датчик давления | 1 |
| 16 | J010895 | Болт с шайбой | 4 |
| 27 | 4270771 | Пластина | 1 |
| 28 | 9736384 | Пластина | 1 |
| 29 | 4270773 | Кольцо | 2 |
| 30 | J021020 | Болт с шайбой | 2 |
| 35 | 4281535 | Нейлоновый шланг | 1 |
| 37 | 4281537 | Нейлоновый шланг | 1 |
| 40 | 4200466 | Адаптер | 4 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4190244 | Угловой штуцер | 4 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4286045 | Нейлоновый шланг | 1 |
| 43 | 4286046 | Нейлоновый шланг | 1 |
| 44 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
