Основной трубопроводы для гидромолот и роликовый (3) — HITACHI EX200-2

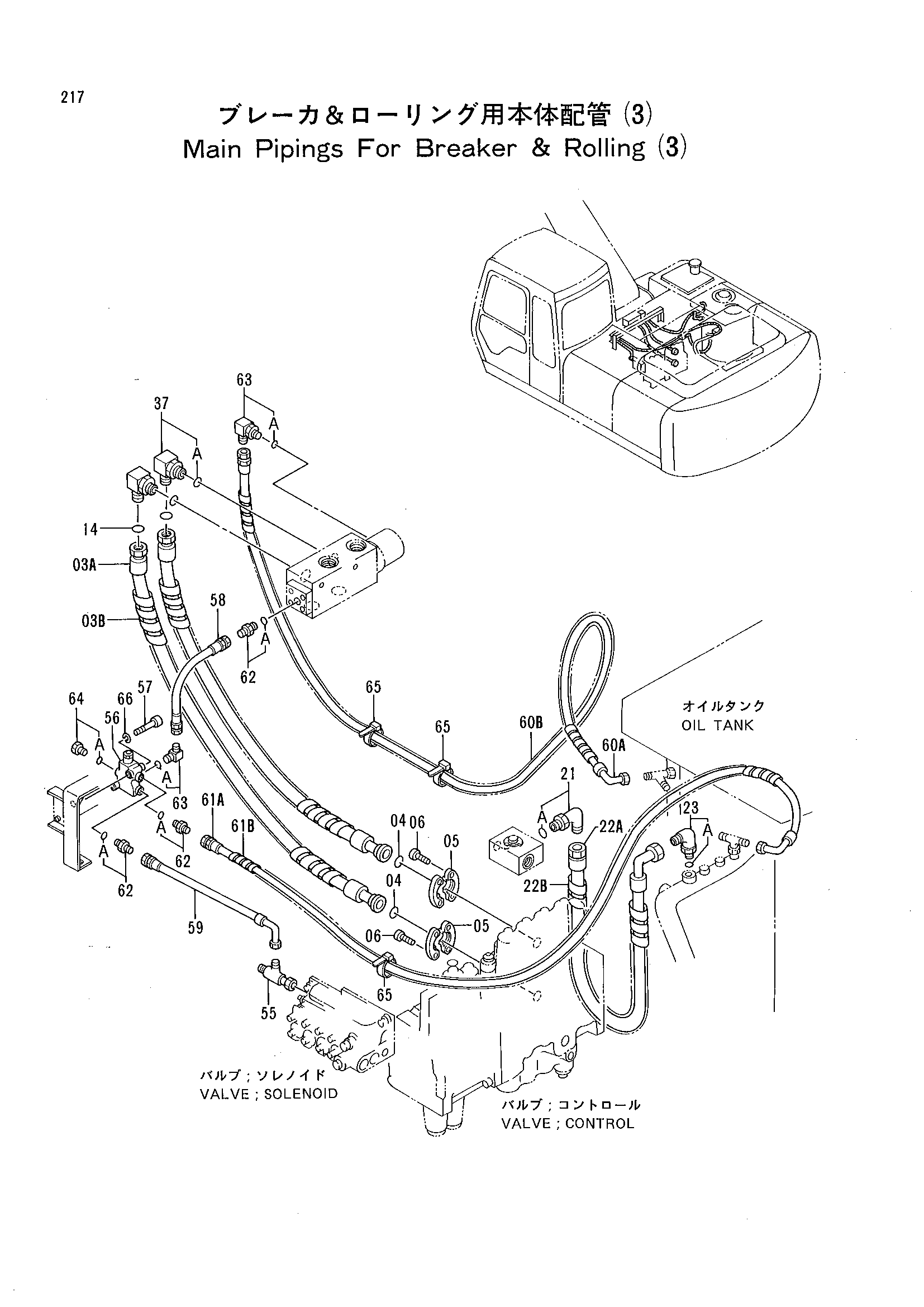

Заводская схема «Основной трубопроводы для гидромолот и роликовый (3)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03A | 4313543 | Шланг | 2 |
| 03B | 4044420 | Защитный кожух | 6 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 21 | 4102104 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22A | 4287615 | Шланг | 1 |
| 22B | 4044420 | Защитный кожух | 3 |
| 23 | 4037923 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4198799 | Угловой штуцер | 2 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4252786 | Тройник | 1 |
| 56 | 4210647 | Электромагнитный клапан | 1 |
| 57 | M340865 | Болт с внутренним шестигранником | 2 |
| 58 | 4314106 | Шланг | 1 |
| 59 | 4222022 | Нейлоновый шланг | 1 |
| 60A | 4313700 | Нейлоновый шланг | 1 |
| 60B | 4133527 | Защитный кожух | 3 |
| 61A | 4298765 | Нейлоновый шланг | 1 |
| 61B | 4133527 | Защитный кожух | 3 |
| 62 | 4200465 | Адаптер | 3 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4154670 | Угловой штуцер | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4093624 | Пробка | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4055312 | Ленточный зажим | 3 |
| 66 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
