Кабина(3) — HITACHI EX200-2

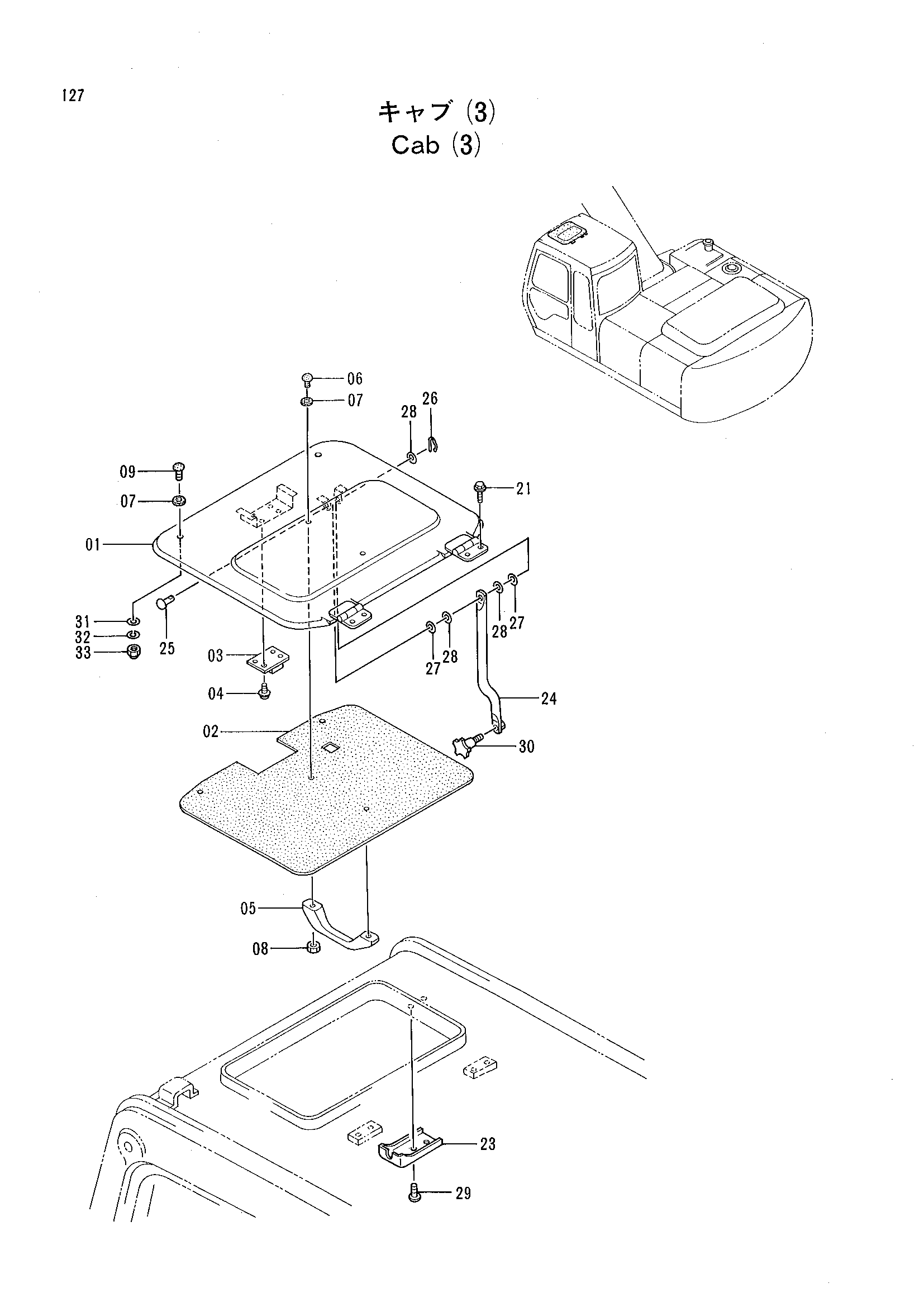

Заводская схема «Кабина(3)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317596 | Крышка | 1 |
| 01-09 | 4317595 | Рооф в сборе | 1 |
| 02 | 4317597 | Трим накладка | 1 |
| 03 | 4204578 | Замок | 1 |
| 04 | J680516 | Винт с шайбой | 4 |
| 05 | 4204579 | Рукоятка | 1 |
| 06 | 4204580 | Ограничитель | 2 |
| 07 | 4204581 | Резиновая прокладка | 4 |
| 08 | M500504 | Гайка | 2 |
| 09 | 4318489 | Ограничитель | 2 |
| 21 | 4295487 | Болт с шайбой | 4 |
| 23 | 4239989 | Бруккет | 1 |
| 24 | 4239990 | Стойка | 1 |
| 25 | 4239991 | Заклёпка | 1 |
| 26 | 4022696 | Палец | 1 |
| 27 | 4239992 | Шайба | 2 |
| 28 | A590106 | Пружинная шайба | 3 |
| 29 | J460816 | Винт | 2 |
| 30 | 4239993 | Ручка | 1 |
| 31 | A590105 | Шайба | 2 |
| 32 | A590905 | Пружинная шайба | 2 |
| 33 | 4317600 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
