Рама — HITACHI EX200-2

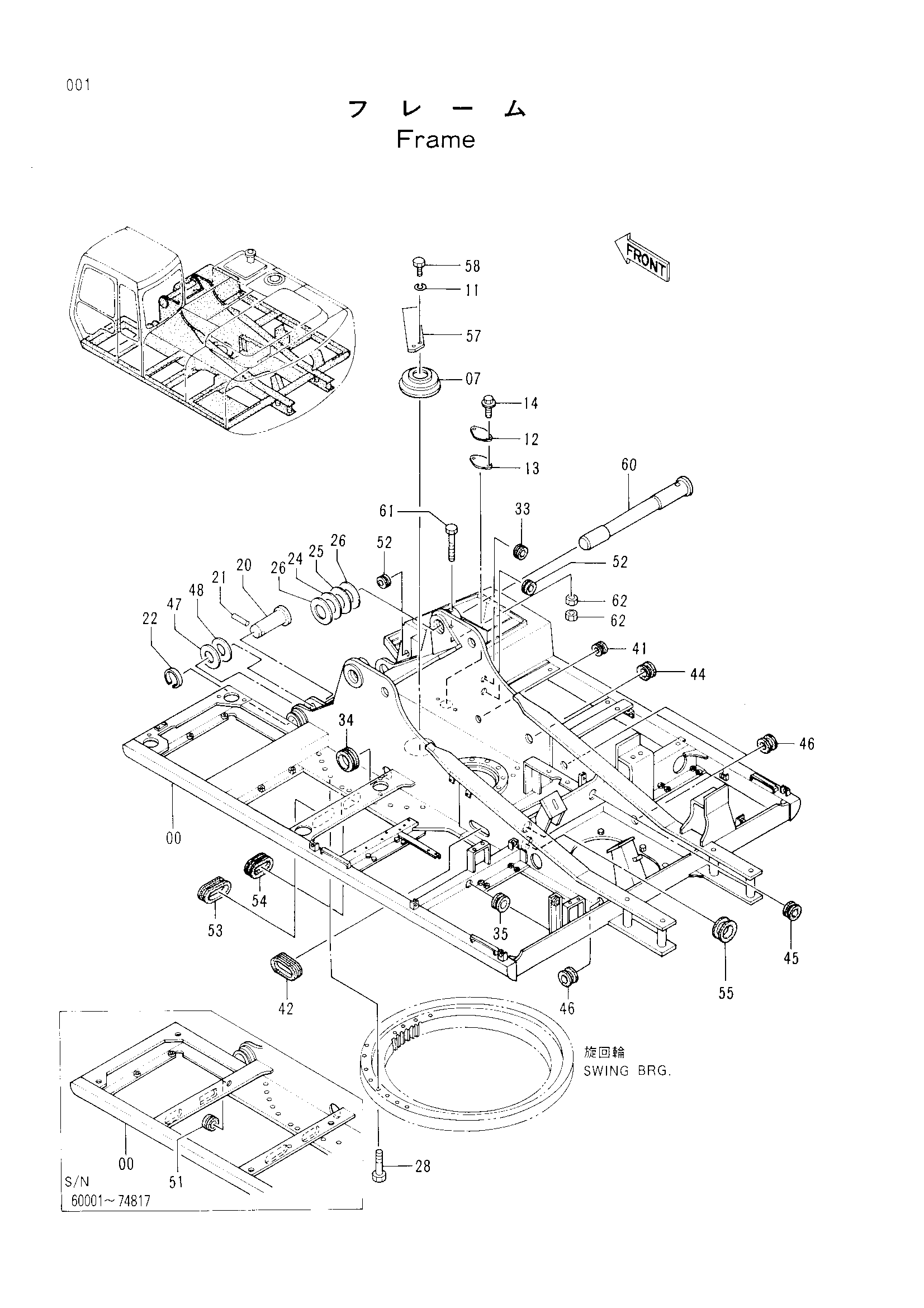

Заводская схема «Рама» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003000 | Рама основной | 1 |
| 00 | 5004407 | Рама основной | 1 |
| 07 | 4258592 | Крышка боот | 1 |
| 11 | A590914 | Пружинная шайба | 2 |
| 12 | 4255799 | Крышка | 1 |
| 13 | 4161735 | Манжета | 1 |
| 14 | J021025 | Болт с шайбой | 2 |
| 20 | 4196104 | Палец | 2 |
| 21 | 4098713 | Палец | 2 |
| 22 | 4098712 | Кольцо | 2 |
| 24 | 4101280 | Регулировочная шайба 3.2 | 1 |
| 25 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 26 | 4101281 | Регулировочная шайба 1.2 | 2 |
| 28 | J932095 | Болт | 29 |
| 33 | 94-2816 | Резиновая втулка | 1 |
| 34 | 4191977 | Резиновая втулка | 1 |
| 35 | 4209294 | Резиновая втулка | 1 |
| 41 | 4257181 | Резиновая втулка | 1 |
| 42 | 4252218 | Резиновая втулка | 1 |
| 44 | 4259340 | Резиновая втулка | 1 |
| 45 | 4255530 | Резиновая втулка | 2 |
| 46 | 4201749 | Резиновая втулка | 3 |
| 47 | 4114816 | Регулировочная шайба 2.3 | 2 |
| 48 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 51 | 4210661 | Резиновая втулка | 1 |
| 52 | 4276215 | Резиновая втулка | 2 |
| 53 | 4270920 замена: 4319252 | Резиновая втулка | 1 |
| 53 | 4319252 | Резиновая втулка | 1 |
| 54 | 4270921 замена: 4319253 | Резиновая втулка | 1 |
| 54 | 4319253 | Резиновая втулка | 1 |
| 55 | 4201986 | Резиновая втулка | 1 |
| 57 | 4274282 | Ограничитель | 1 |
| 58 | J901435 | Болт | 2 |
| 60 | 3058025 | Палец | 1 |
| 61 | M222004 | Болт | 1 |
| 62 | J951020 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
