Грейфер трубопроводы — HITACHI EX200-2

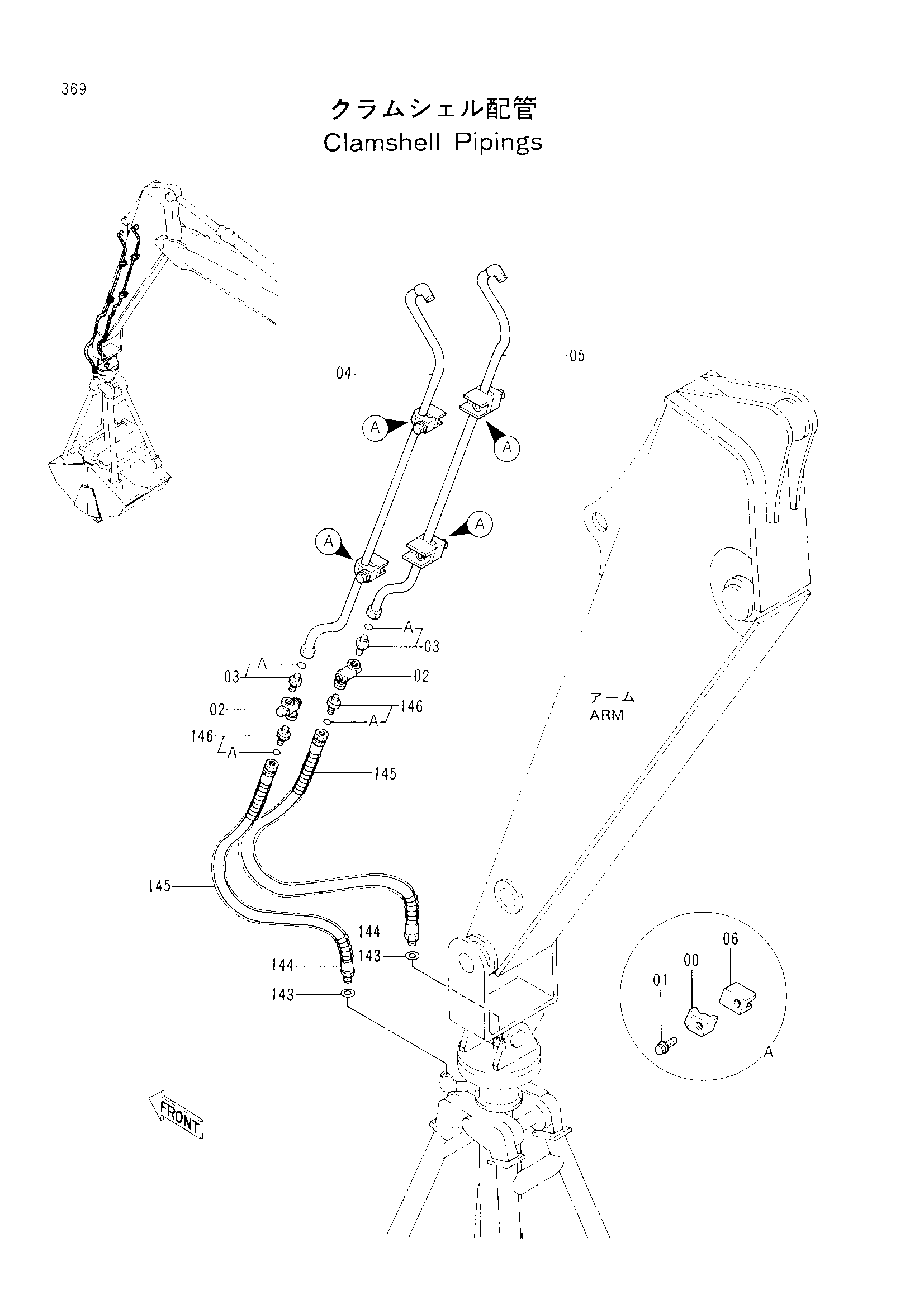

Заводская схема «Грейфер трубопроводы» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190126 | Хомут трубки | 4 |
| 01 | J011260 | Болт с шайбой | 4 |
| 02 | 4055907 | Соединение свивел | 2 |
| 03 | 4208243 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 8052756 | Трубка | 1 |
| 05 | 8052757 | Трубка | 1 |
| 06 | 9735916 | Седло винта | 4 |
| 143 | 4061743 | Шайба | 2 |
| 144 | 4288439 | Шланг | 2 |
| 145 | 4055191 | Защита шланга | 2 |
| 146 | 4042033 | Адаптер | 2 |
| 146A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
