Электрооборудование(3-2) — HITACHI EX200-2

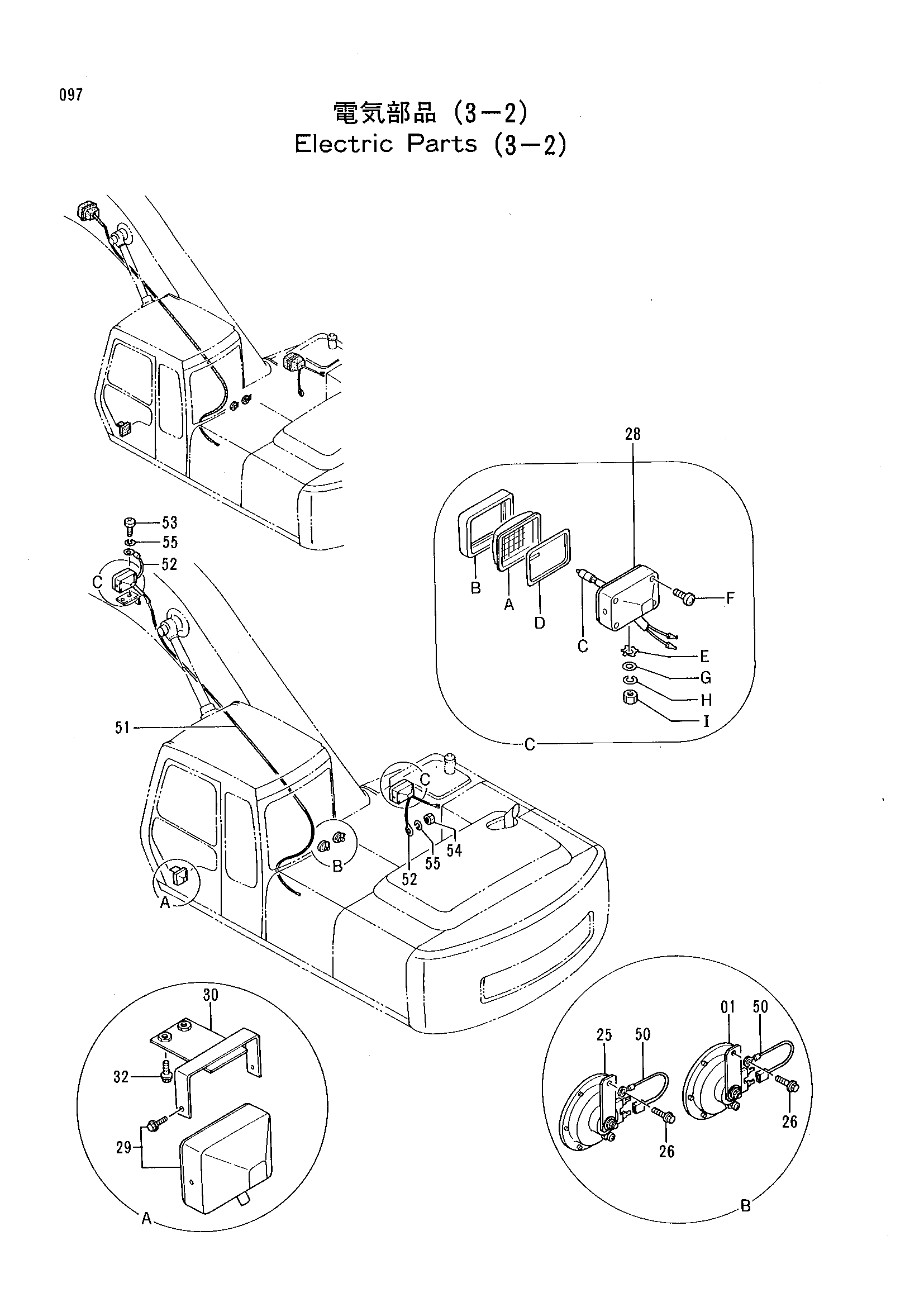

Заводская схема «Электрооборудование(3-2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198638 | Звуковой сигнал | 1 |
| 25 | 4198639 | Звуковой сигнал | 1 |
| 26 | J020825 | Болт | 2 |
| 28 | 4295833 | Фара | 2 |
| 28A | 4307023 | Рассеиватель | 1 |
| 28B | 4307024 | Рама | 1 |
| 28C | 4307025 | Лампа | 1 |
| 28D | 4307028 | Прокладка | 1 |
| 28E | 4307026 | Шайба | 1 |
| 28F | 4307027 | Винт | 1 |
| 28G | A590114 | Шайба | 1 |
| 28H | A590914 | Пружинная шайба | 1 |
| 28I | J952014 | Гайка | 1 |
| 29 | 4274478 | Фара | 1 |
| 30 | 8051250 | Кронштейн | 1 |
| 32 | J011025 | Болт | 2 |
| 50 | 4254603 | Жгут проводов | 2 |
| 51 | 4261621 | Жгут проводов | 1 |
| 52 | 4254604 | Жгут проводов | 2 |
| 53 | M430613 | Винт | 1 |
| 54 | M500605 | Гайка | 1 |
| 55 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
