Шланг защита от разрыва клапан трубопроводы (рукоять): 2 — HITACHI EX200-2

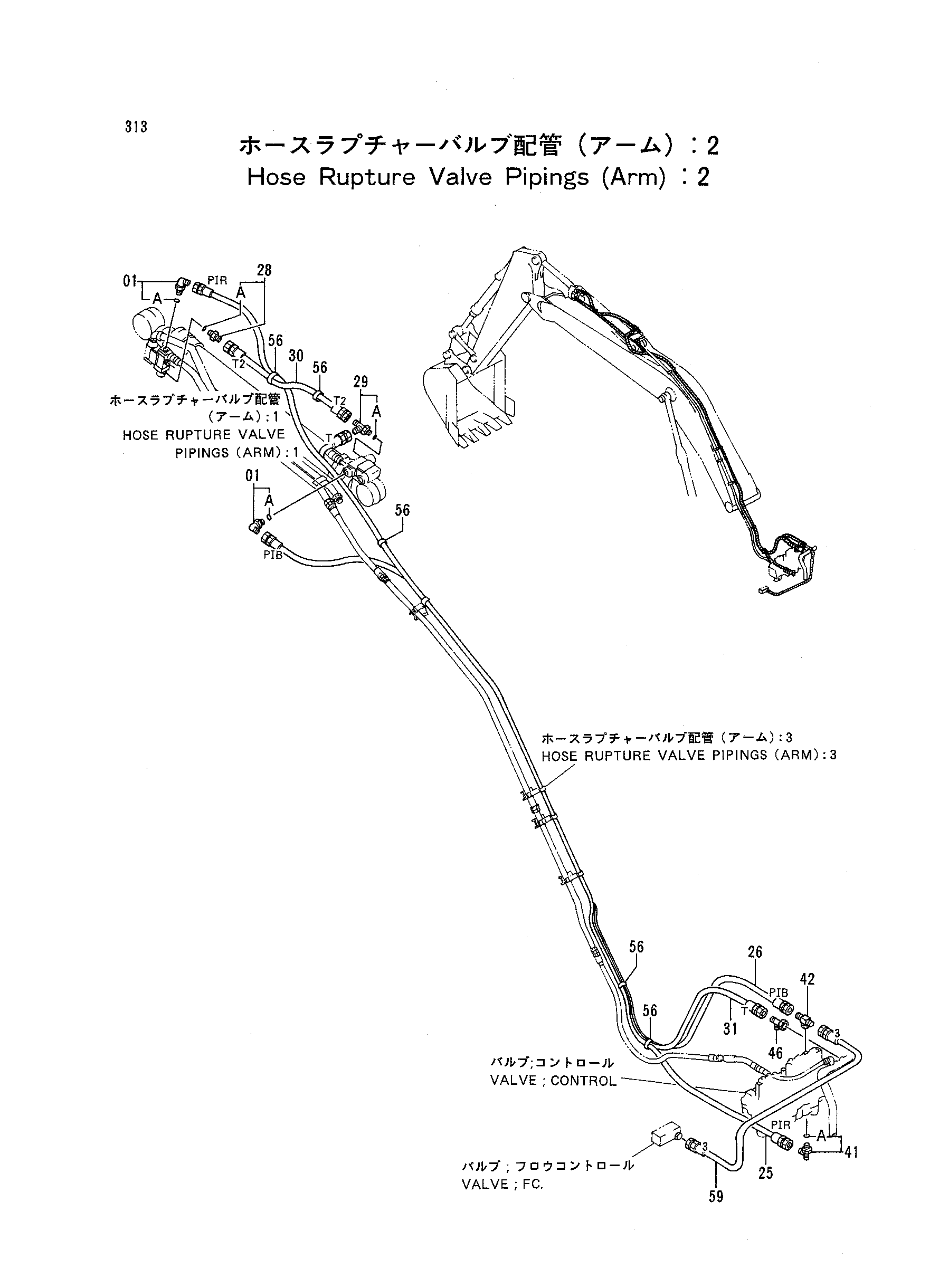

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4299134 | Шланг | 1 |
| 26 | 4299135 | Шланг | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4205363 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4298428 | Шланг | 1 |
| 31 | 4299136 | Шланг | 1 |
| 41 | 4205363 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4226236 | Соединительный штуцер | 1 |
| 46 | 4246672 | Соединительный штуцер | 1 |
| 56 | 4055312 | Ленточный зажим | 5 |
| 59 | 4266672 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
