Масляный радиатор трубопроводы (2) — HITACHI EX200-2

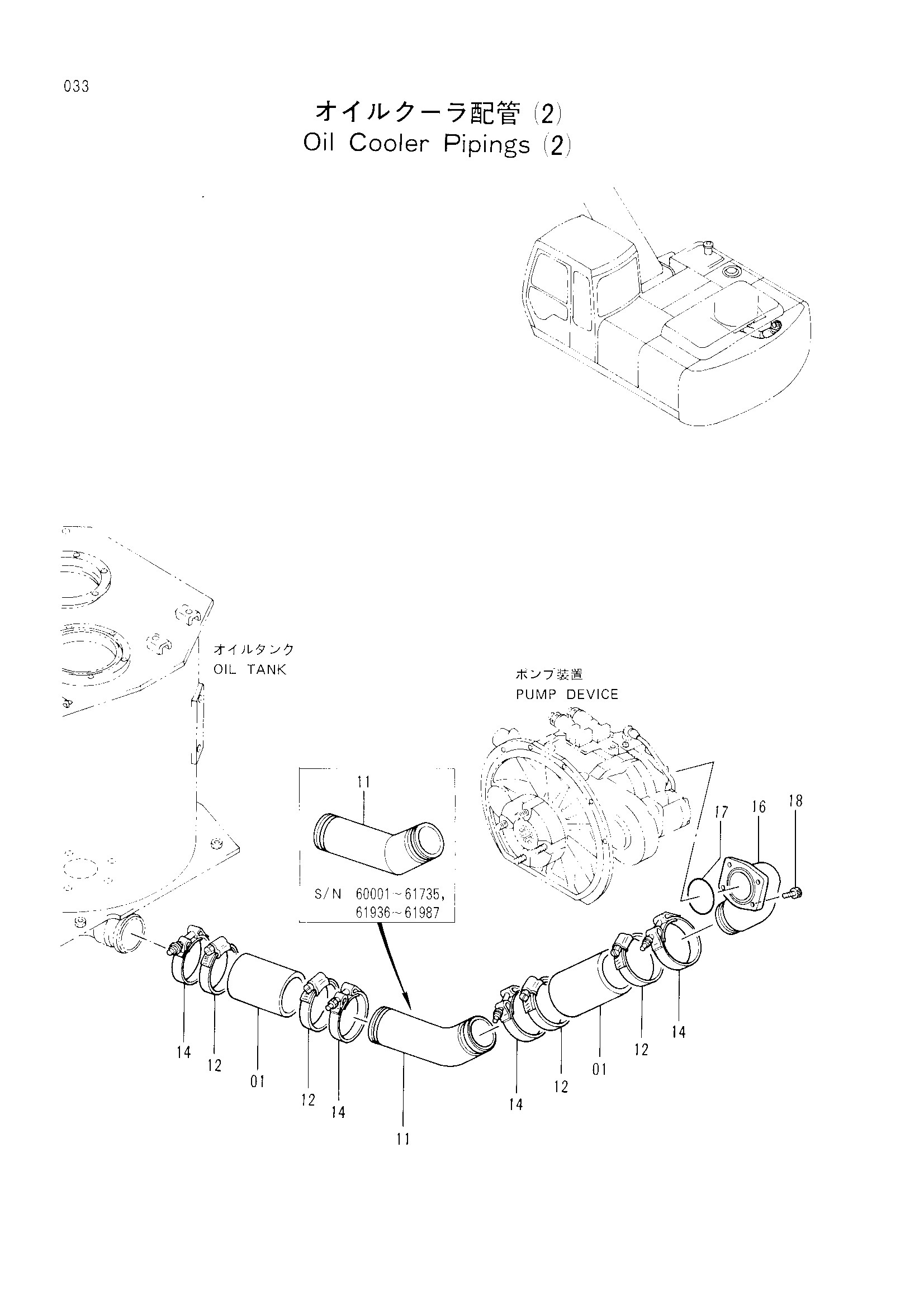

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4249346 | Резиновый шланг | 2 |
| 11 | 4292624 | Всасывающая трубка | 1 |
| 11 | 4292624 | Всасывающая трубка | 1 |
| 11 | 9733922 замена: 4292624 | Всасывающая трубка | 1 |
| 11 | 9733922 | Всасывающая трубка | 1 |
| 12 | 4507397 | Хомут шланга | 4 |
| 14 | 4263766 | Хомут шланга | 4 |
| 16 | 2028449 | Коллектор | 1 |
| 17 | A811085 | Уплотнительное кольцо | 1 |
| 18 | M341228 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
