Основной трубопроводы (4) — HITACHI EX200-2

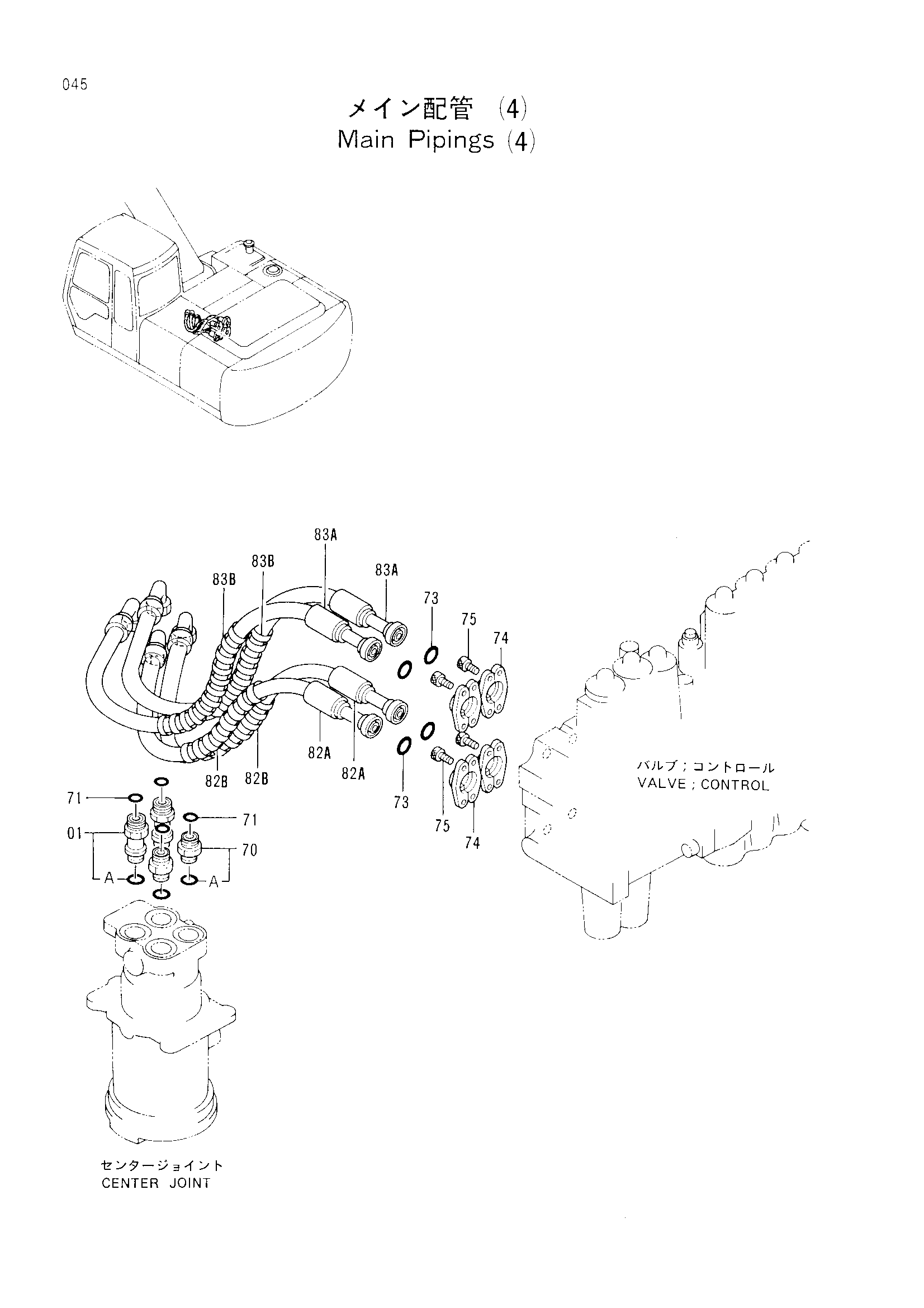

Заводская схема «Основной трубопроводы (4)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189539 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | 4189619 | Адаптер | 2 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4187308 | Уплотнительное кольцо | 4 |
| 73 | 971489 | Уплотнительное кольцо | 4 |
| 74 | 986910 | Разъёмный фланец | 8 |
| 75 | M341030 | Болт с внутренним шестигранником | 16 |
| 82A | 4250894 | Шланг | 2 |
| 82B | 4044420 | Защитный кожух | 4 |
| 83A | 4250895 | Шланг | 2 |
| 83B | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
