Гидробак — HITACHI EX200-2

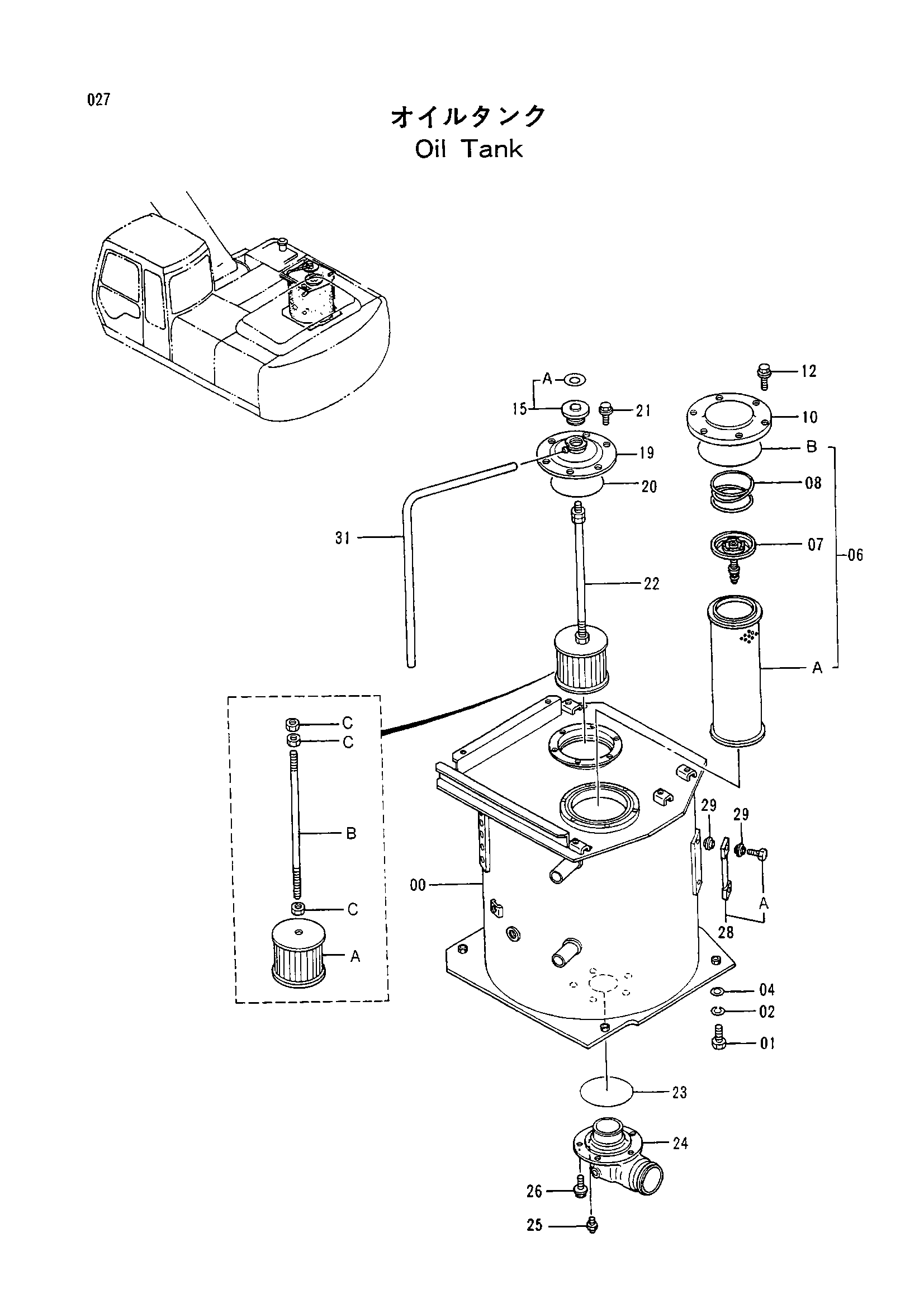

Заводская схема «Гидробак» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003117 | Гидробак | 1 |
| 01 | J901640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 04 | J222016 | Шайба | 4 |
| 06 | 4287061 | Фильтрующий элемент | 1 |
| 06A | 4261569 | Фильтрующий элемент | 1 |
| 06B | A810190 | Уплотнительное кольцо | 1 |
| 07 | 4180414 | Клапан | 1 |
| 08 | 4226549 | Пружина | 1 |
| 10 | 4204057 | Крышка | 1 |
| 12 | J011018 | Болт с шайбой | 6 |
| 15 | 4294701 | Колпачок | 1 |
| 15A | 4292827 | Информационная табличка | 1 |
| 19 | 8049319 | Крышка | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 21 | J011022 | Болт с шайбой | 6 |
| 22 | 4199012 | Фильтр всасывание а'ссй | 1 |
| 22A | 4210224 | Сетчатый фильтр | 1 |
| 22B | 4299663 | Шток | 1 |
| 22C | J950010 | Гайка | 3 |
| 23 | 934333 | Уплотнительное кольцо | 1 |
| 24 | 2028427 | Всасывающая трубка | 1 |
| 25 | 94-2011 | Пробка | 1 |
| 26 | J011025 | Болт с шайбой | 5 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 31 | 4149677 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
