Навесное оборудование трубопроводы(1) — HITACHI EX200-2

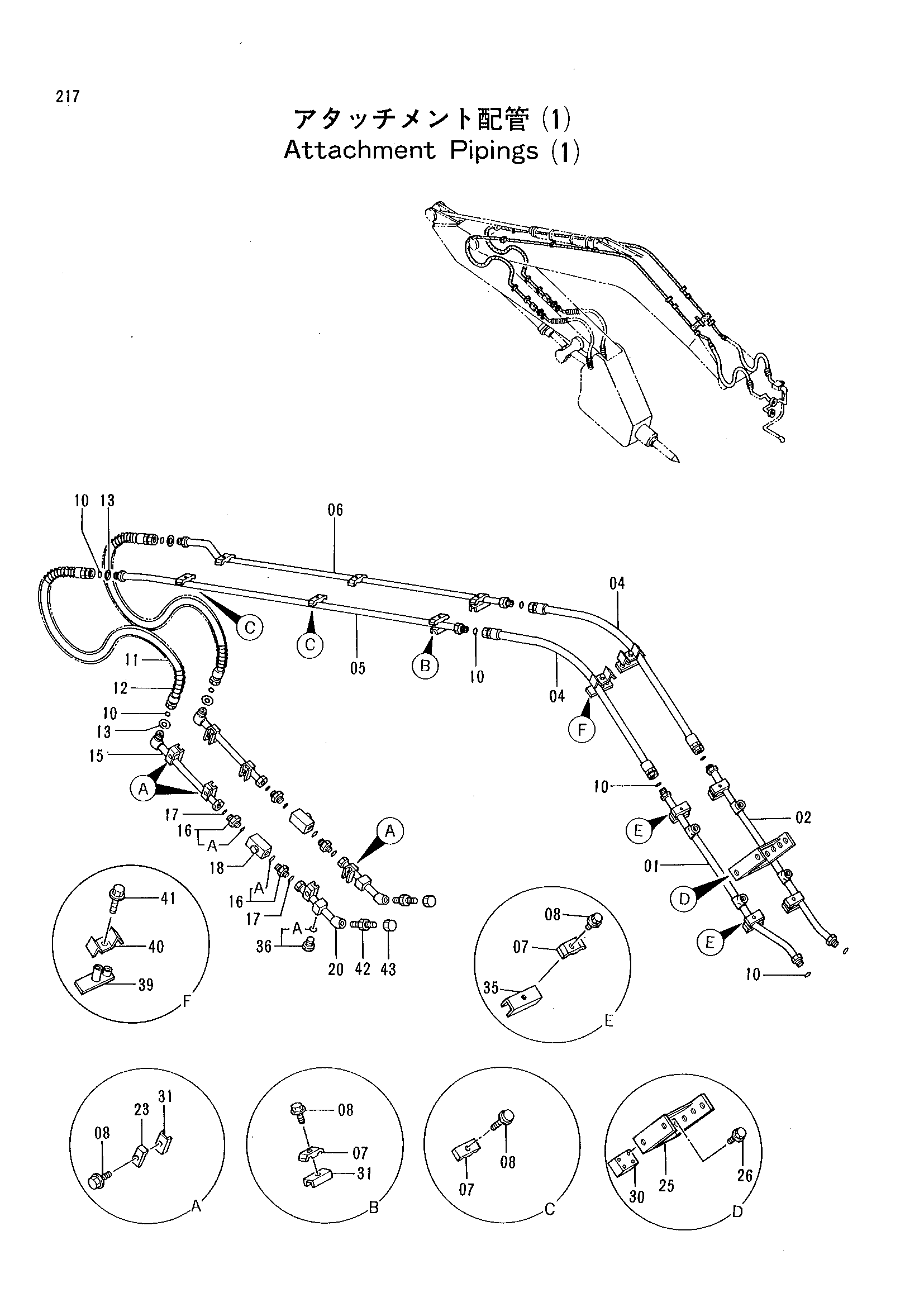

Заводская схема «Навесное оборудование трубопроводы(1)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9737667 | Трубка | 1 |
| 02 | 9737668 | Трубка | 1 |
| 04 | 4286820 | Шланг | 2 |
| 05 | 8051686 | Трубка | 1 |
| 06 | 8051687 | Трубка | 1 |
| 07 | 4153488 | Хомут трубки | 10 |
| 08 | J011270 | Болт | 16 |
| 10 | 4187328 | Уплотнительное кольцо | 10 |
| 11 | 4281167 | Шланг | 2 |
| 12 | 4053617 | Защитный кожух | 2 |
| 13 | 4208245 | Шайба | 4 |
| 15 | 9737752 | Трубка | 2 |
| 16 | 4207425 | Адаптер | 4 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 4 |
| 18 | 4287720 | Запорный клапан | 2 |
| 20 | 9738455 | Трубка | 2 |
| 23 | 4190127 | Хомут трубки | 6 |
| 25 | 8051685 | Кронштейн | 1 |
| 26 | J021240 | Болт с шайбой | 4 |
| 30 | 4280185 | Седло винта | 1 |
| 31 | 9735916 | Седло винта | 8 |
| 35 | 9738793 | Седло винта | 4 |
| 36 | 4113926 | Пробка | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 9735836 | Хомут | 2 |
| 40 | 4202103 | Хомут | 2 |
| 41 | J011050 | Болт с шайбой | 2 |
| 42 | 4221279 | Адаптер | 2 |
| 43 | 4222712 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
