Удерживающий клапан <тип 2> — HITACHI EX200-2

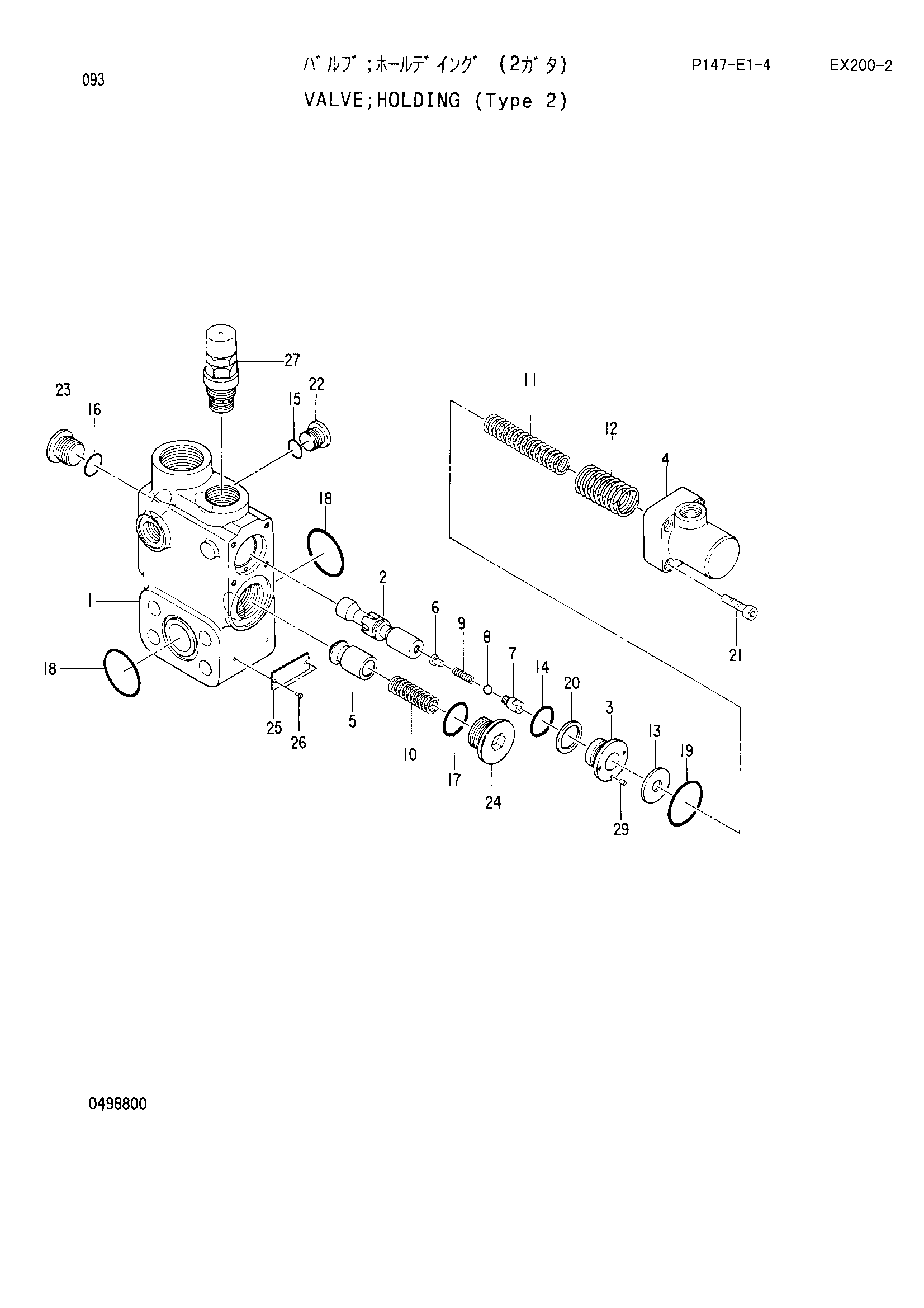

Заводская схема «Удерживающий клапан <тип 2>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4263928 | Удерживающий клапан | 1 | |
| 4 | 0498501 | Крышка | 1 |
| 5 | 0369803 | Плунжер | 1 |
| 10 | 0498602 | Пружина | 1 |
| 11 | 0498504 | Пружина | 1 |
| 12 | 0498505 | Пружина | 1 |
| 13 | 0498506 | Седло пружины | 1 |
| 14 | 985582 | Уплотнительное кольцо | 1 |
| 15 | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A811035 | Уплотнительное кольцо | 1 |
| 19 | 0294606 | Уплотнительное кольцо | 1 |
| 20 | 4040365 | Опорное кольцо | 1 |
| 21 | 0350010 | Болт с внутренним шестигранником | 4 |
| 22 | 0253702 | Пробка | 1 |
| 23 | 0294416 | Пробка | 1 |
| 24 | 0408005 | Пробка | 1 |
| 25 | 0408308 | Информационная табличка | 1 |
| 26 | 0242006 | Винт | 2 |
| 27 | 4324747 | Предохранительный клапан | 1 |
| 29 | 0498507 | Пружинный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
