Двигатель отопитель (2) — HITACHI EX200-2

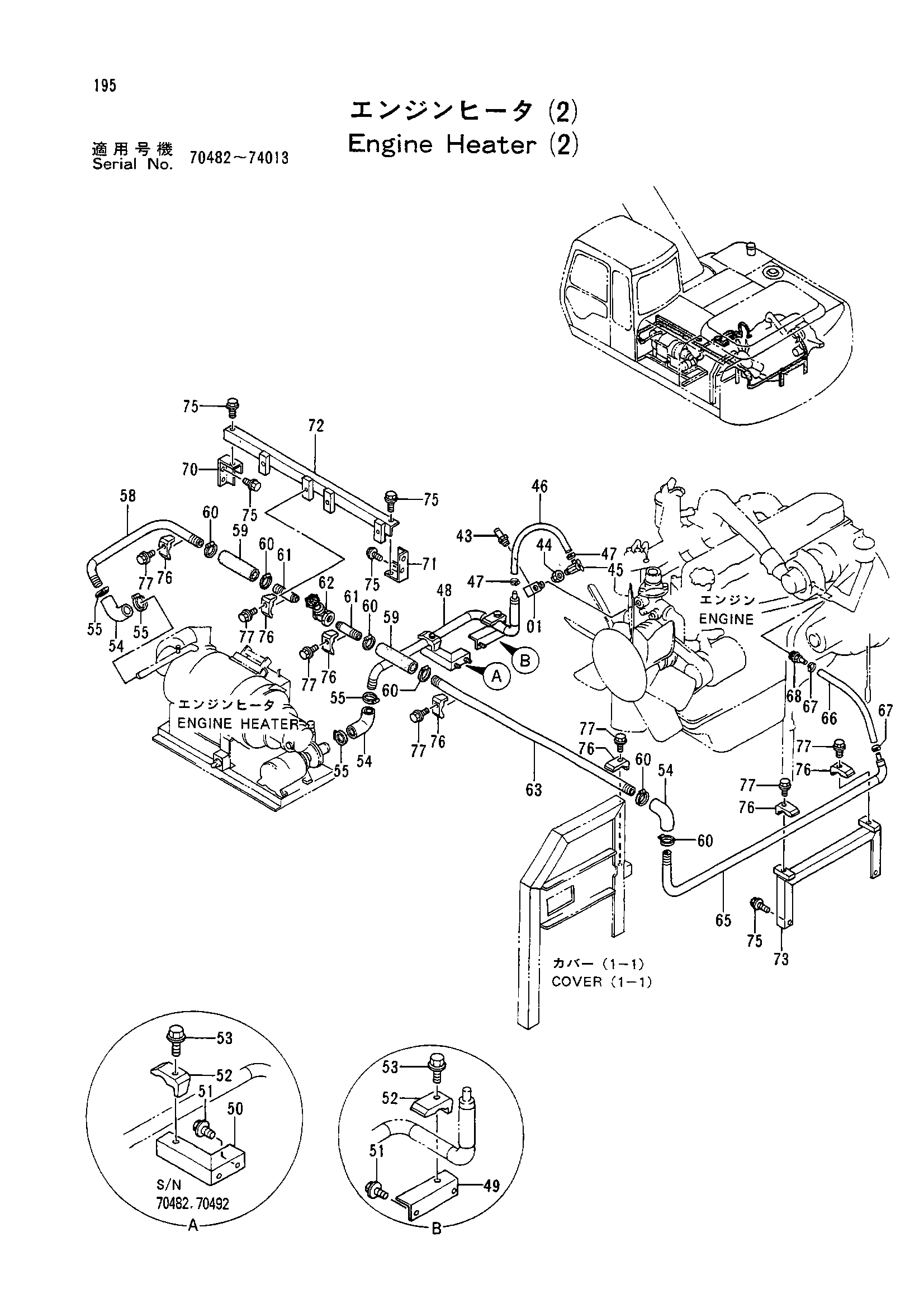

Заводская схема «Двигатель отопитель (2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4161451 | Адаптер | 1 |
| 43 | 4225018 | Адаптер | 1 |
| 44 | 94-1602 | Переходник | 1 |
| 45 | 4152069 | Кран | 1 |
| 46 | 4325801 | Водяной шланг | 1 |
| 47 | 4514699 | Зажим шланг | 2 |
| 48 | 9741697 | Трубка | 1 |
| 49 | 9741698 | Кронштейн | 1 |
| 50 | 9741699 | Кронштейн | 1 |
| 51 | J021025 | Болт с шайбой | 2 |
| 51 | J021025 | Болт с шайбой | 4 |
| 52 | 4190127 | Хомут трубки | 1 |
| 52 | 4190127 | Хомут трубки | 2 |
| 53 | J011260 | Болт с шайбой | 1 |
| 53 | J011260 | Болт с шайбой | 2 |
| 54 | 4264913 | Угловой штуцер | 3 |
| 55 | 4011675 | Хомут шланга | 4 |
| 58 | 8057984 | Трубка | 1 |
| 59 | 4303523 | Резиновый шланг | 2 |
| 60 | 4011675 | Хомут шланга | 6 |
| 61 | 9739478 | Трубка | 2 |
| 62 | 4177416 | Запорный клапан | 1 |
| 63 | 9741685 | Трубка | 1 |
| 65 | 9741689 | Трубка | 1 |
| 66 | 4325800 | Водяной шланг | 1 |
| 67 | 4514699 | Зажим шланг | 2 |
| 68 | 4273195 | Адаптер | 1 |
| 70 | 9741700 | Кронштейн | 1 |
| 71 | 9741701 | Кронштейн | 1 |
| 72 | 9741659 | Опора | 1 |
| 73 | 9741658 | Опора | 1 |
| 75 | J021025 | Болт с шайбой | 8 |
| 76 | 4190127 | Хомут трубки | 7 |
| 77 | J011260 | Болт с шайбой | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
