Топливный двойной фильтр <дополнительное оборудование> — HITACHI EX200-2

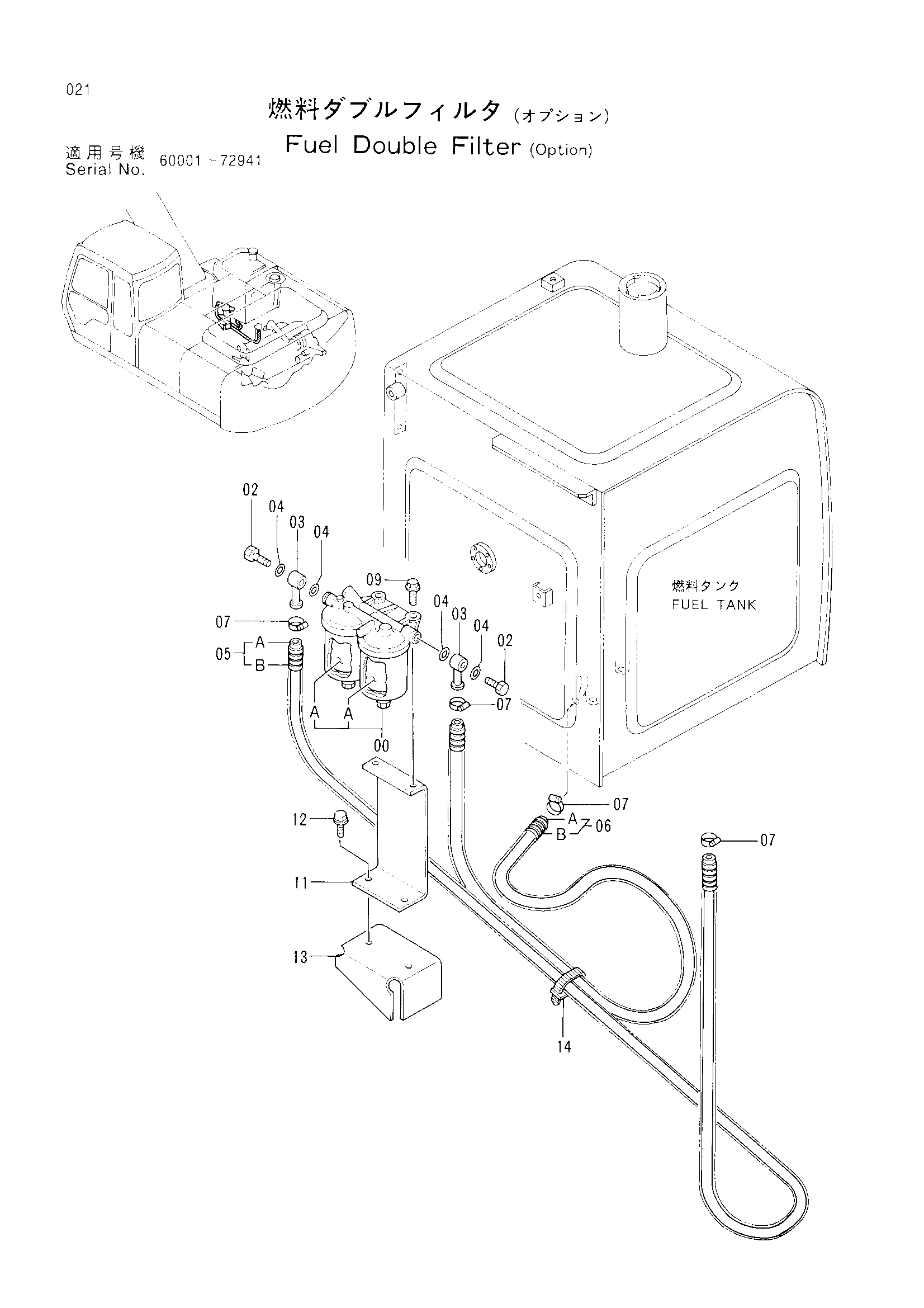

Заводская схема «Топливный двойной фильтр <дополнительное оборудование>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192625 | Фильтр топливный в сборе | 1 |
| 00A | 4178800 | Топливный фильтр | 2 |
| 02 | 4169296 | Болт | 2 |
| 03 | 4169297 | Трубка | 2 |
| 04 | 4169298 | Манжета | 4 |
| 05 | 9111570 | Топливный шланг в сборе | 1 |
| 05A | 4295998 | Топливный шланг | 1 |
| 05B | 4295999 | Трубка | 1 |
| 06 | 9109189 | Топливный шланг в сборе | 1 |
| 06A | 4291379 | Топливный шланг | 1 |
| 06B | 4291380 | Трубка | 1 |
| 07 | 4514700 | Зажим шланг | 4 |
| 09 | J021040 | Болт с шайбой | 2 |
| 11 | 9738505 | Кронштейн | 1 |
| 12 | J021030 | Болт с шайбой | 2 |
| 13 | 8052741 | Кронштейн | 1 |
| 14 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
