Основной трубопроводы для гидромолот и роликовый (2) — HITACHI EX200-2

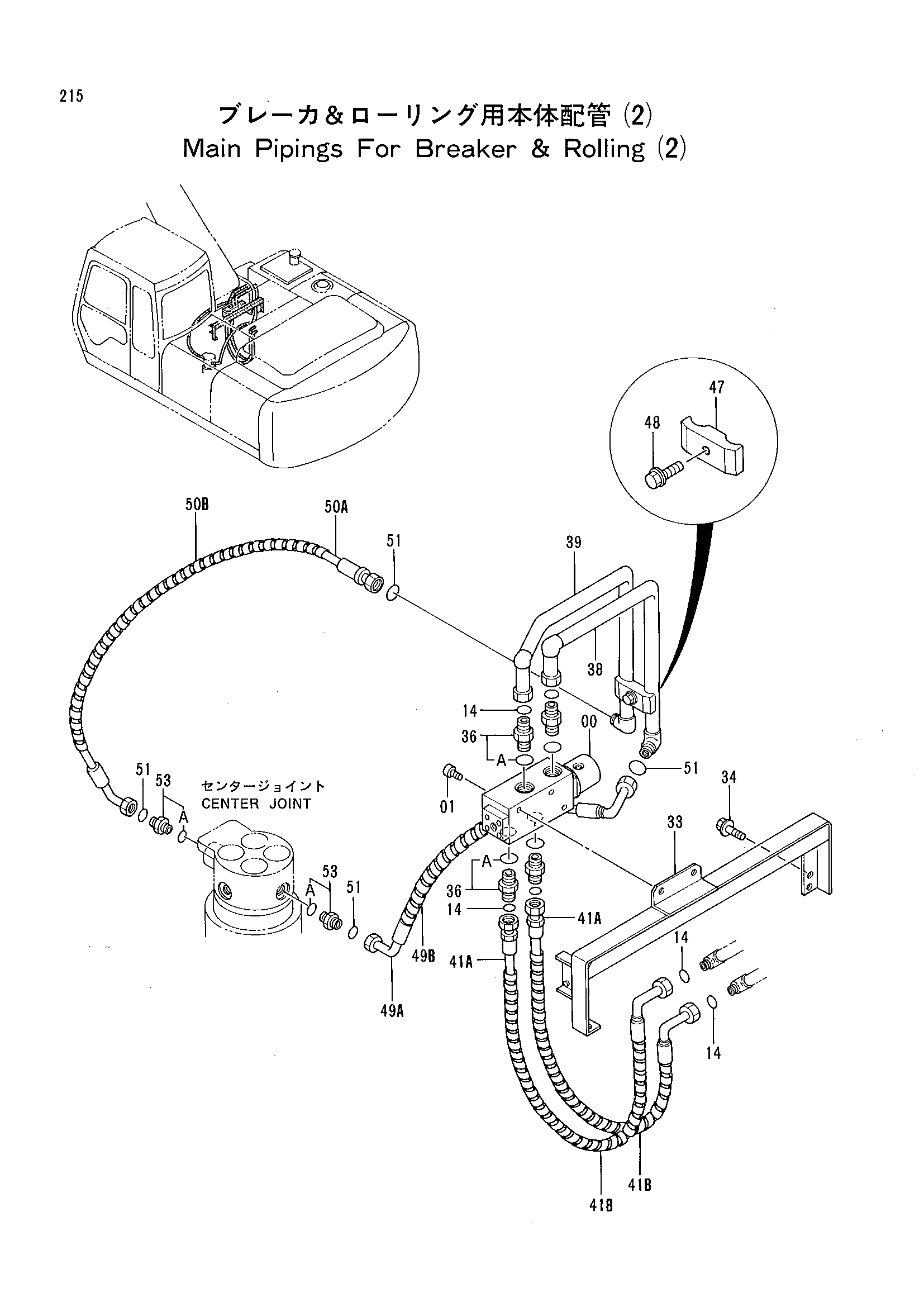

Заводская схема «Основной трубопроводы для гидромолот и роликовый (2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4277885 | Клапан селектор | 1 |
| 01 | M341246 | Болт с внутренним шестигранником | 3 |
| 14 | 4187328 | Уплотнительное кольцо | 6 |
| 33 | 8056341 | Опора | 1 |
| 34 | J021230 | Болт с шайбой | 3 |
| 36 | 4189535 | Адаптер | 4 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 9740478 | Трубка | 1 |
| 39 | 9740477 | Трубка | 1 |
| 41A | 4295302 | Шланг | 2 |
| 41B | 4044420 | Защитный кожух | 6 |
| 47 | 4189858 | Хомут трубки | 1 |
| 48 | J011260 | Болт с шайбой | 1 |
| 49A | 4313542 | Шланг | 1 |
| 49B | 4044420 | Защитный кожух | 1 |
| 50A | 4250062 | Шланг | 1 |
| 50B | 4044420 | Защитный кожух | 1 |
| 51 | 4138938 | Уплотнительное кольцо | 4 |
| 53 | 4189602 | Адаптер | 2 |
| 53A | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
