Пилотный трубопроводы(2-2) — HITACHI EX200-2

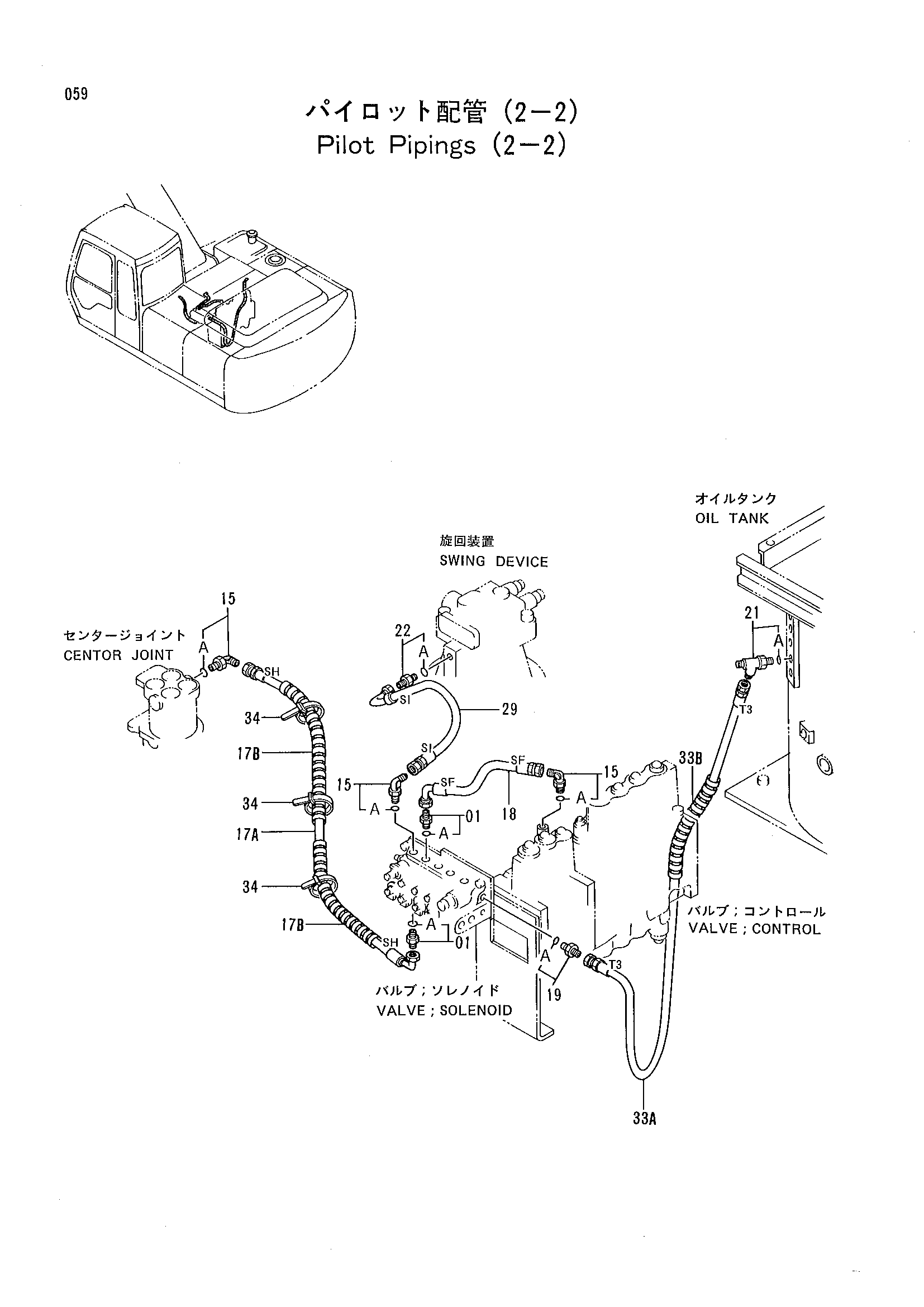

Заводская схема «Пилотный трубопроводы(2-2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154670 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17A | 4260513 | Нейлоновый шланг | 1 |
| 17B | 4133527 | Защитный кожух | 2 |
| 18 | 4284970 | Нейлоновый шланг | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4205363 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4278526 | Нейлоновый шланг | 1 |
| 33A | 4278416 | Нейлоновый шланг | 1 |
| 33B | 4133527 | Защитный кожух | 1 |
| 34 | 4055312 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
