Рычаг управления (2) — HITACHI EX200-2

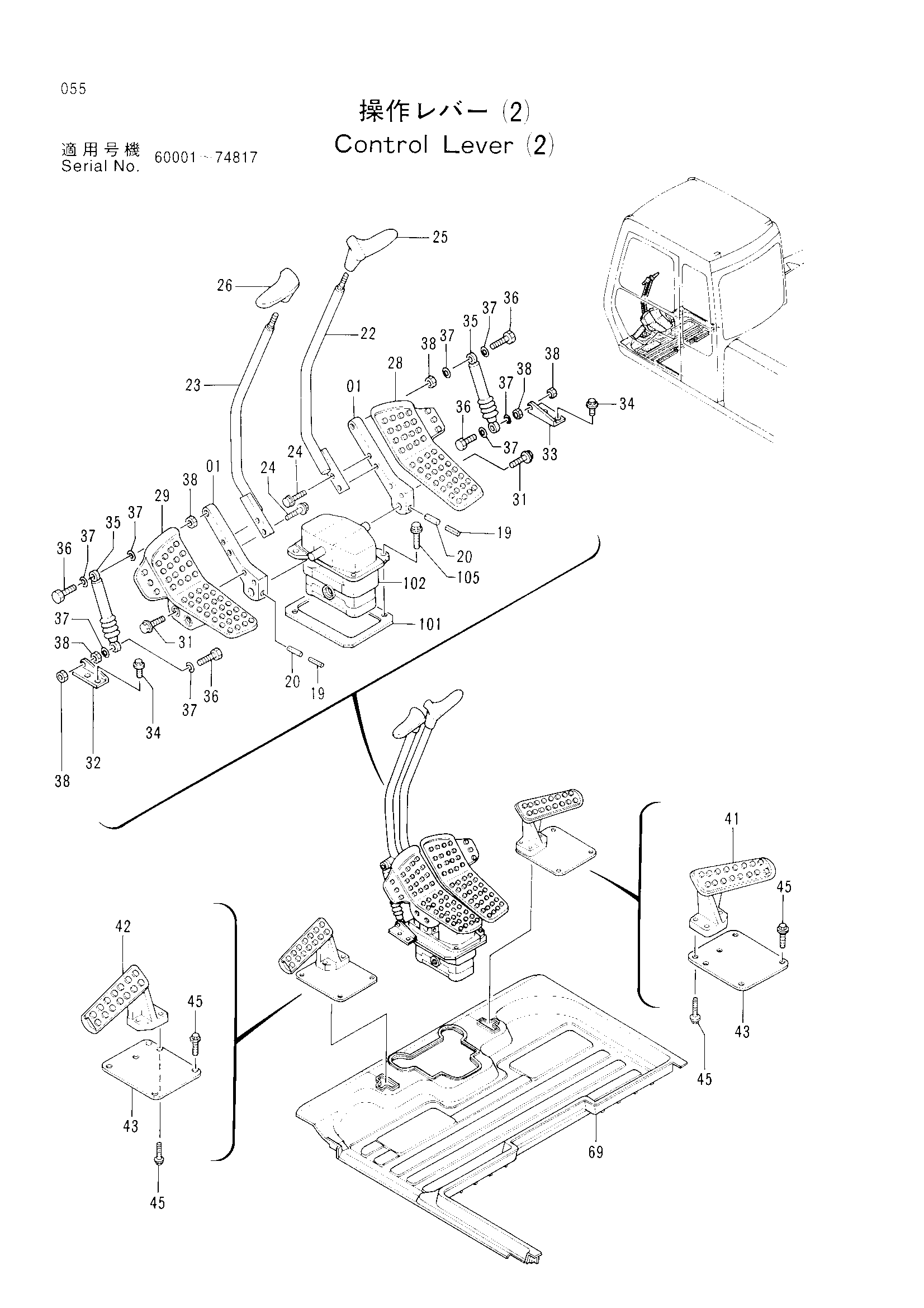

Заводская схема «Рычаг управления (2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3052542 | Кронштейн | 2 |
| 19 | 4205317 | Пружинный штифт | 2 |
| 20 | 4205318 | Пружинный штифт | 2 |
| 22 | 8048474 замена: 8054066 | Рычаг | 1 |
| 22 | 8048474 | Рычаг | 1 |
| 22 | 8054066 | Рычаг | 1 |
| 22 | 8054066 | Рычаг | 1 |
| 23 | 8048475 замена: 8054067 | Рычаг | 1 |
| 23 | 8048475 | Рычаг | 1 |
| 23 | 8054067 | Рычаг | 1 |
| 23 | 8054067 | Рычаг | 1 |
| 24 | J011035 | Болт с шайбой | 4 |
| 25 | 2030249 | Рукоятка | 1 |
| 26 | 2030254 | Рукоятка | 1 |
| 28 | 1015359 | Педаль | 1 |
| 29 | 1015358 | Педаль | 1 |
| 31 | J021040 | Болт с шайбой | 4 |
| 32 | 4259594 | Кронштейн | 1 |
| 33 | 4259595 | Кронштейн | 1 |
| 34 | J011025 | Болт с шайбой | 4 |
| 35 | 4256156 | Амортизатор | 2 |
| 35 | 4256156 | Амортизатор | 2 |
| 35 | 4304665 | Амортизатор | 2 |
| 35 | 4304665 | Амортизатор | 2 |
| 36 | M210840 | Болт | 4 |
| 37 | 4259596 | Плоская шайба | 8 |
| 38 | M500807 | Гайка | 6 |
| 41 | 1015478 | Подставка для ног | 1 |
| 42 | 1015477 | Подставка для ног | 1 |
| 43 | 3052543 | Крышка | 2 |
| 45 | J011035 | Болт с шайбой | 12 |
| 69 | 0001067 | Коврик пола | 1 |
| 69 | 4324918 | Коврик пола | 1 |
| 101 | 4191969 | Пластина | 1 |
| 102 | 9101512 | Пилотный клапан | 1 |
| 105 | J021040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
