Топливоподкачивающий насос <дополнительное оборудование> — HITACHI EX200-2

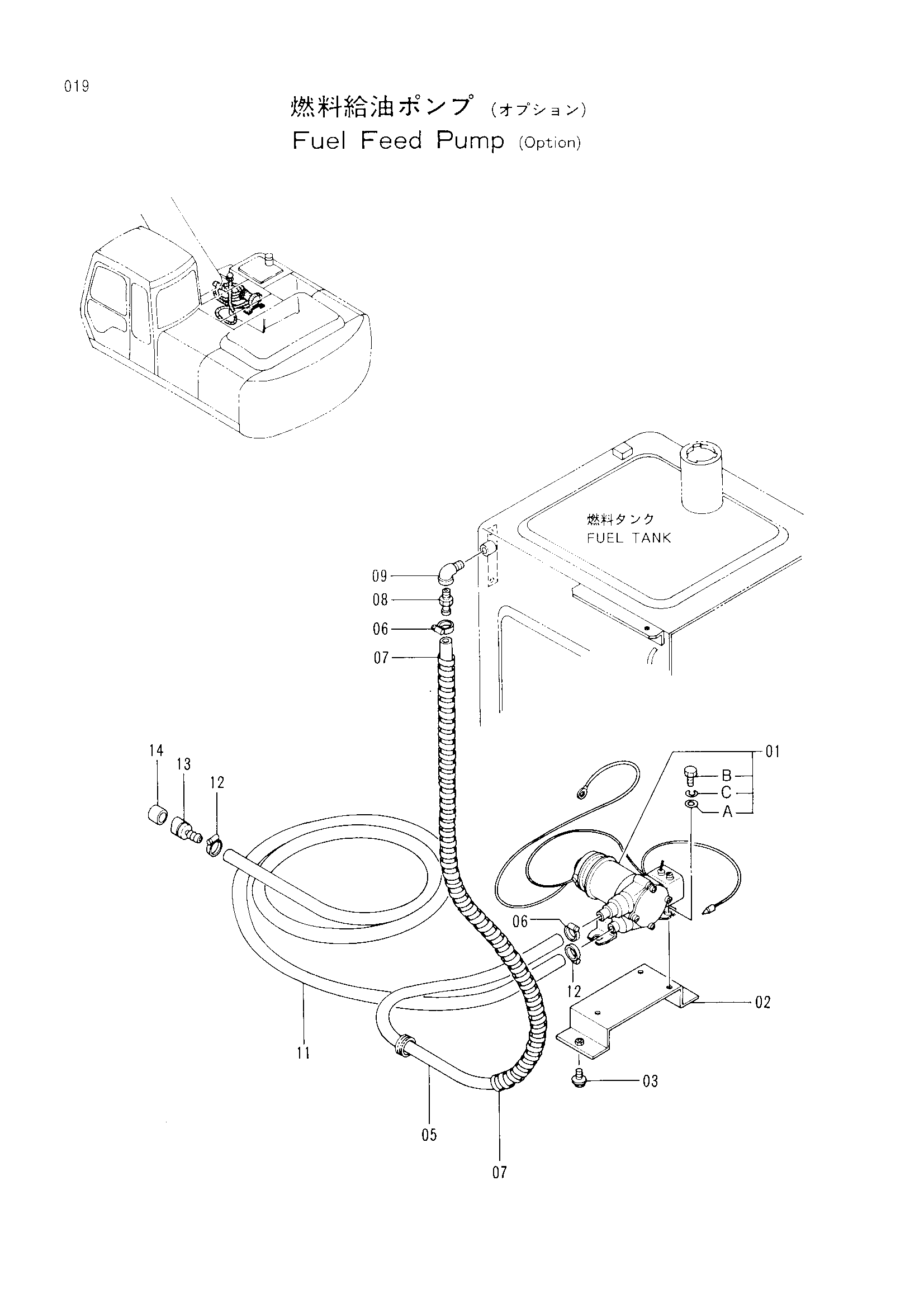

Заводская схема «Топливоподкачивающий насос <дополнительное оборудование>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4291162 | Насос | 1 |
| 01A | 4142952 | Шайба | 3 |
| 01B | J900830 | Болт | 3 |
| 01C | A590908 | Пружинная шайба | 3 |
| 02 | 9728926 | Кронштейн | 1 |
| 03 | J021225 | Болт с шайбой | 2 |
| 05 | 4271109 | Шланг | 1 |
| 06 | 4504367 | Хомут шланга | 2 |
| 07 | 4044420 | Защитный кожух | 2 |
| 08 | 4004589 | Соединение | 1 |
| 09 | 94-0632 | Угловой штуцер | 1 |
| 11 | 4051160 | Топливный шланг | 1 |
| 12 | 4504367 | Хомут шланга | 2 |
| 13 | 4103527 | Сетчатый фильтр | 1 |
| 14 | 4507650 | Сетчатый фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
