Электрооборудование (3-2)[STD][USA] — HITACHI EX200-2
Заводская схема «Электрооборудование (3-2)[STD][USA]» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

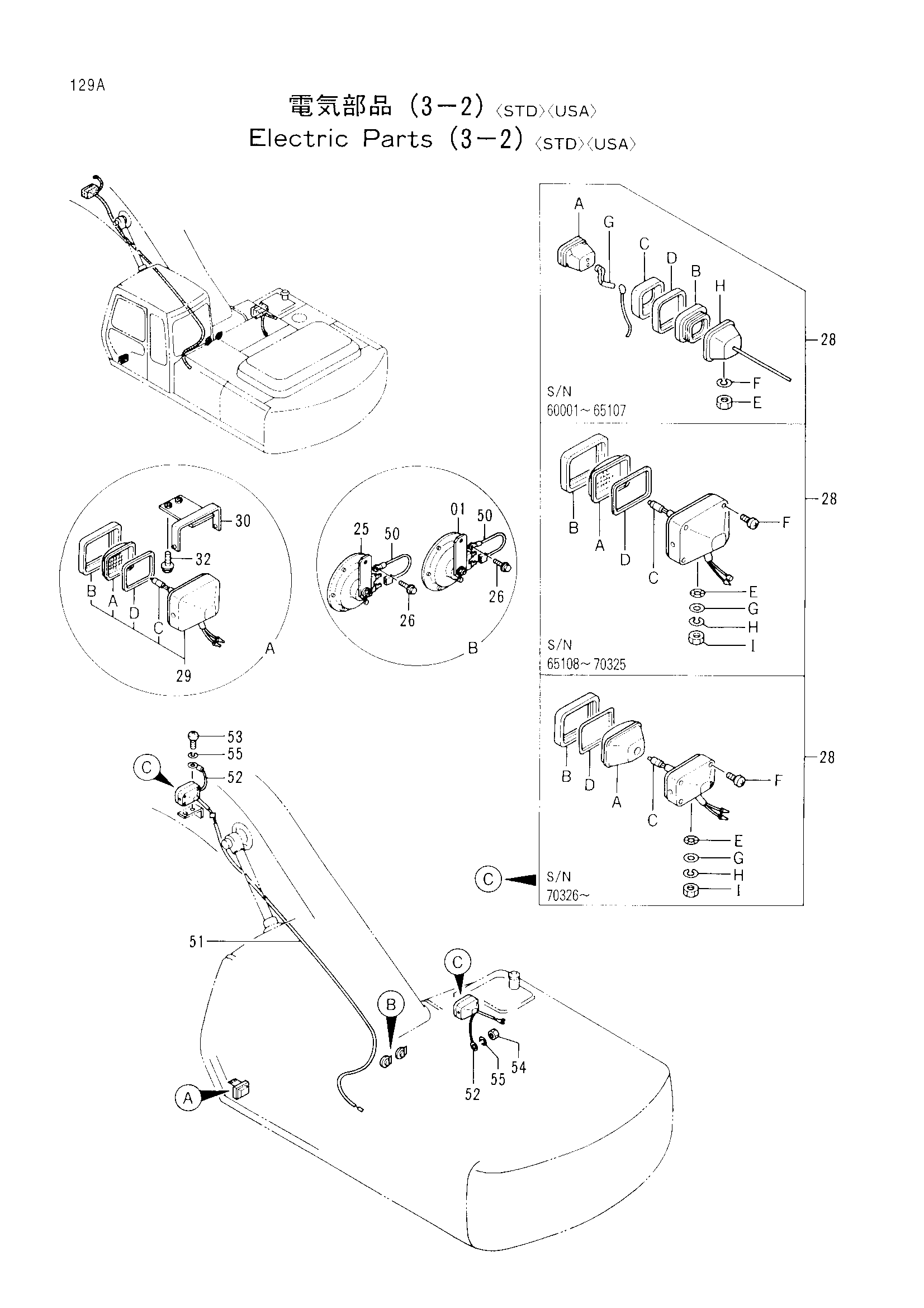

![Схема Электрооборудование (3-2)[STD][USA] HITACHI EX200-2](/catalog-drawings/8c/8c330785-7382-441f-8852-6f60029e4289.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198638 | Звуковой сигнал | 1 |
| 25 | 4198639 | Звуковой сигнал | 1 |
| 26 | J020825 | Болт с шайбой | 2 |
| 28 | 4189254 замена: 4295833 | Фара | 2 |
| 28 | 4295833 замена: 4336570 | Фара | 2 |
| 28 | 4314613 замена: 4326800 | Фара | 2 |
| 28 | 4326800 | Фара | 2 |
| 28 | 4336570 замена: 4326800 | Фара | 2 |
| 28A | 4163596 | Фонарь | 1 |
| 28A | 4307023 | Рассеиватель | 1 |
| 28A | 4326801 | Ленс блок | 1 |
| 28B | 4163597 | Держатель | 1 |
| 28B | 4307024 | Рама | 1 |
| 28B | 4326802 | Рама | 1 |
| 28C | 4208957 | Лента | 1 |
| 28C | 4307025 | Лампа | 1 |
| 28D | 4208958 | Лента | 1 |
| 28D | 4307028 | Прокладка | 1 |
| 28D | 4326803 | Прокладка | 1 |
| 28E | 4307026 | Шайба | 1 |
| 28E | M501411 замена: J952014 | Гайка | 1 |
| 28F | 4307027 | Винт | 1 |
| 28F | A590914 | Пружинная шайба | 1 |
| 28G | 4253033 | Жгут проводов | 1 |
| 28G | A590114 | Шайба | 1 |
| 28H | 4253032 | Корпус | 1 |
| 28H | A590914 | Пружинная шайба | 1 |
| 28I | J952014 | Гайка | 1 |
| 29 | 4274478 | Фара | 1 |
| 29A | 4285646 | Рассеиватель | 1 |
| 29B | 4285647 | Обод | 1 |
| 29C | 4285648 | Лампа | 1 |
| 29D | 4288342 | Прокладка | 1 |
| 30 | 8051250 | Кронштейн | 1 |
| 32 | J011025 | Болт с шайбой | 2 |
| 50 | 4254603 | Жгут проводов | 2 |
| 51 | 4261621 | Жгут проводов | 1 |
| 52 | 4254604 | Жгут проводов | 2 |
| 53 | M430613 | Винт | 1 |
| 54 | M500605 | Гайка | 1 |
| 55 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
