Пилотный трубопроводы (3-3) — HITACHI EX200-2

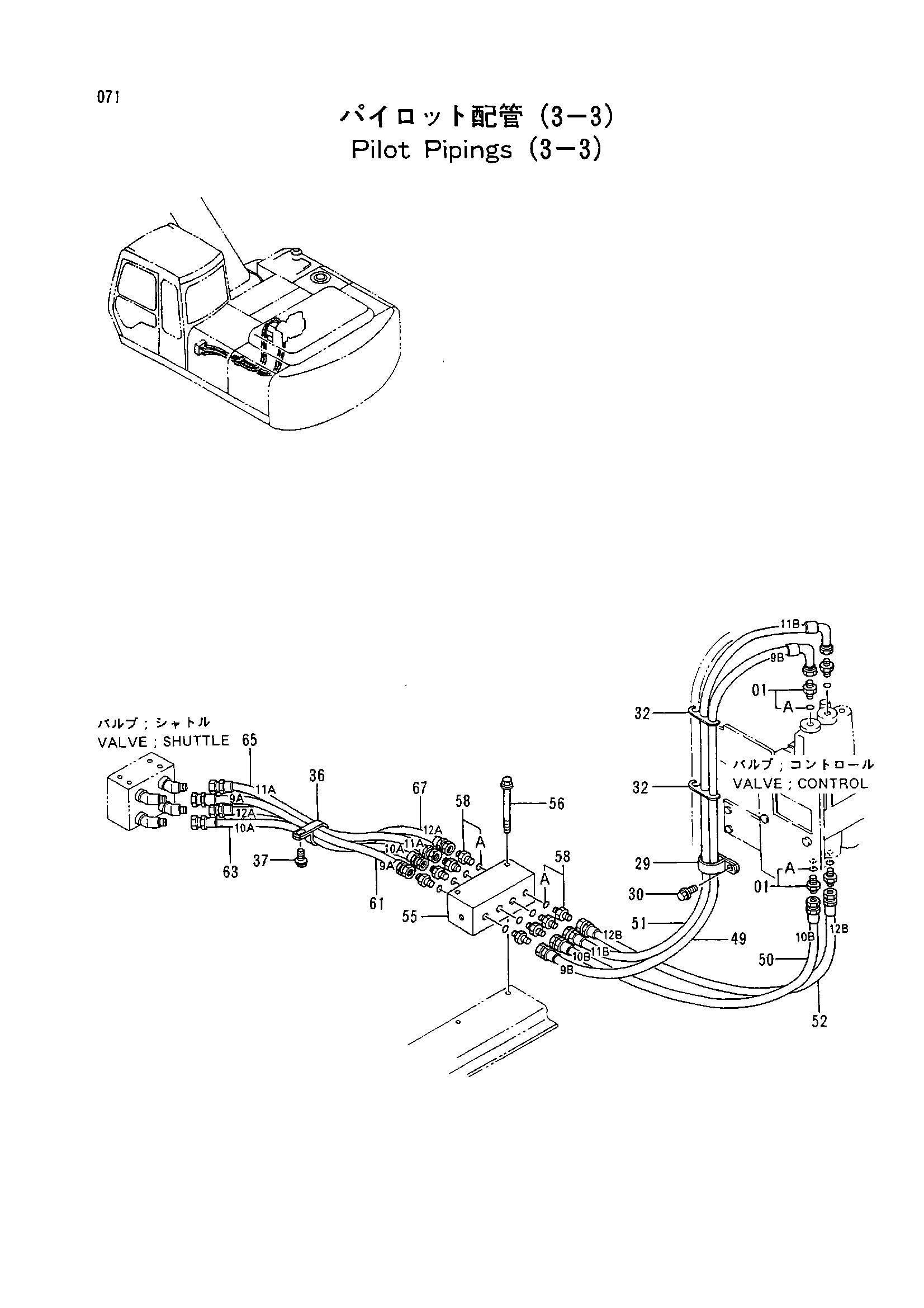

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | J011025 | Болт с шайбой | 1 |
| 32 | 4203210 | Хомут | 2 |
| 36 | 4193848 | Зажим | 1 |
| 37 | J011025 | Болт с шайбой | 1 |
| 49 | 4304438 | Нейлоновый шланг (9B) | 1 |
| 50 | 4304440 | Нейлоновый шланг (10B) | 1 |
| 51 | 4304442 | Нейлоновый шланг (11B) | 1 |
| 52 | 4304444 | Нейлоновый шланг (12B) | 1 |
| 55 | 4295125 | Клапан регулировочный. | 1 |
| 56 | 4305337 | Болт с шайбой | 2 |
| 58 | 4200466 | Адаптер | 8 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4304437 | Нейлоновый шланг (9A) | 1 |
| 63 | 4304439 | Нейлоновый шланг (10A) | 1 |
| 65 | 4304441 | Нейлоновый шланг (11A) | 1 |
| 67 | 4304443 | Нейлоновый шланг (12A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
