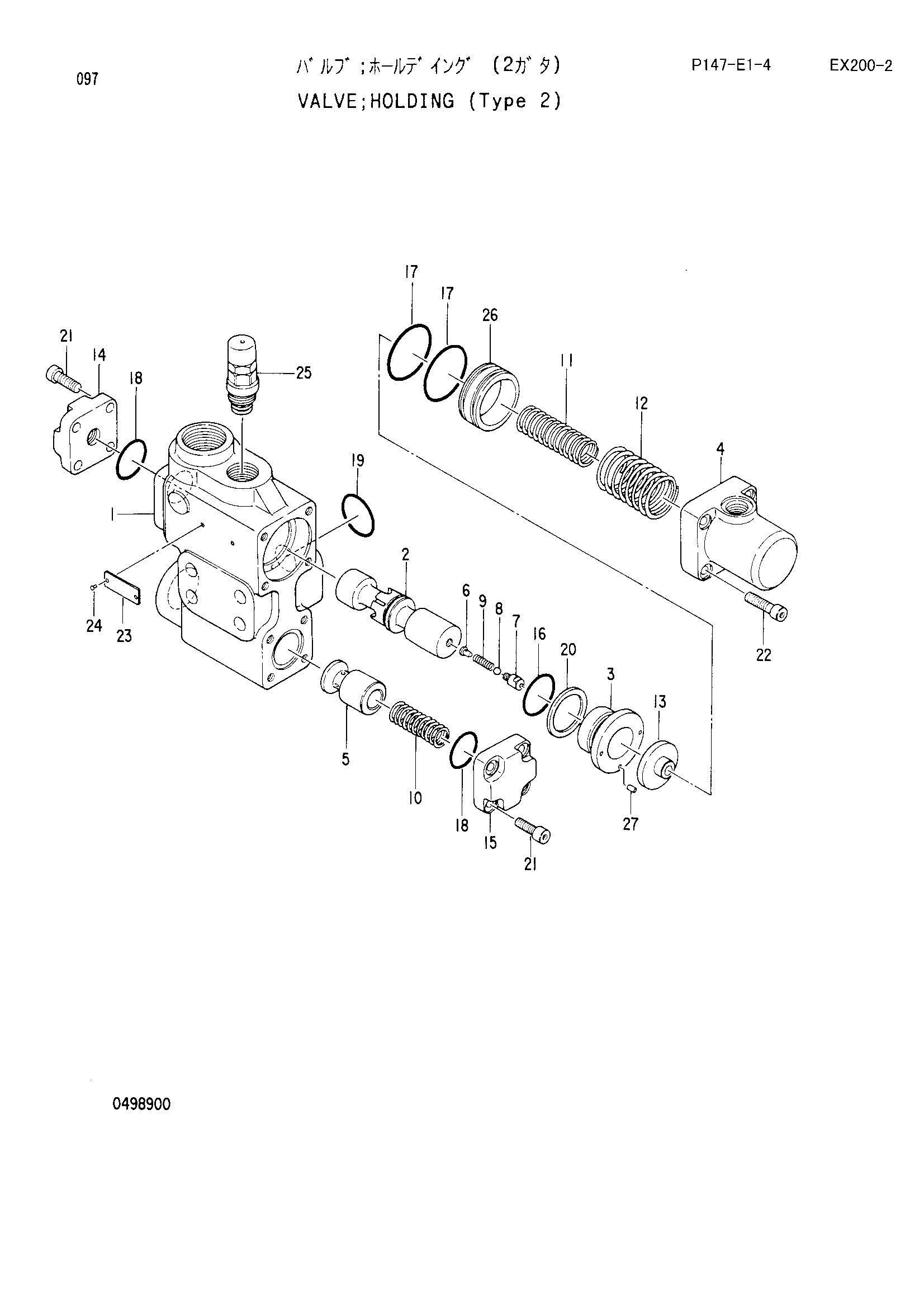

Удерживающий клапан <тип 2> — HITACHI EX200-2
Заводская схема «Удерживающий клапан <тип 2>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4263929 | Удерживающий клапан | 1 | |
| 4 | 0498901 | Крышка | 1 |
| 5 | 0498902 | Плунжер | 1 |
| 10 | 0264211 | Пружина | 1 |
| 11 | 0498903 | Пружина | 1 |
| 12 | 0498904 | Пружина | 1 |
| 13 | 0498905 | Седло пружины | 1 |
| 14 | 0498906 | Крышка | 1 |
| 15 | 0264202 | Крышка | 1 |
| 16 | 939352 | Уплотнительное кольцо | 1 |
| 17 | 0498907 | Уплотнительное кольцо | 2 |
| 18 | 0231223 | Уплотнительное кольцо | 2 |
| 19 | A811035 | Уплотнительное кольцо | 1 |
| 20 | 4061019 | Опорное кольцо | 1 |
| 21 | 0264216 | Болт с внутренним шестигранником | 8 |
| 22 | 0254011 | Болт с внутренним шестигранником | 4 |
| 23 | 0408308 | Информационная табличка | 1 |
| 24 | 0242006 | Винт | 2 |
| 25 | 4324747 | Предохранительный клапан | 1 |
| 26 | 0498908 | Втулка | 1 |
| 27 | 0498610 | Пружинный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
