Двигатель отопитель (1) — HITACHI EX200-2

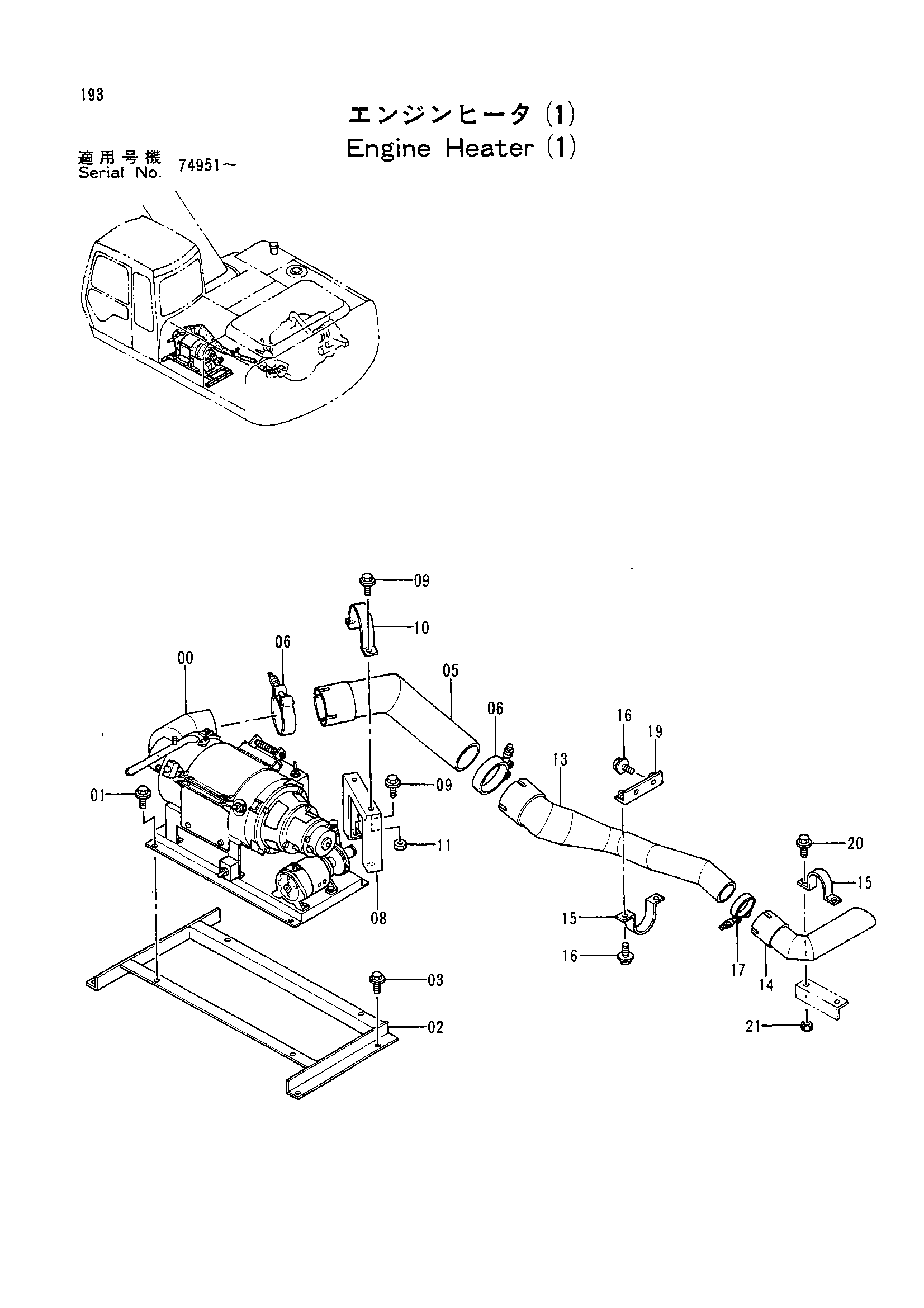

Заводская схема «Двигатель отопитель (1)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4324632 | Отопитель | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 02 | 8057986 | Кронштейн | 1 |
| 03 | J031030 | Болт с шайбой | 4 |
| 05 | 8048767 | Выпускная труба | 1 |
| 06 | 4263766 | Хомут шланга | 2 |
| 08 | 8060872 | Кронштейн | 1 |
| 09 | J021025 | Болт с шайбой | 4 |
| 10 | 4340703 | Хомут трубки | 1 |
| 11 | J950010 | Гайка | 2 |
| 13 | 8050404 | Выпускная труба | 1 |
| 14 | 8050886 | Выпускная труба | 1 |
| 15 | 4340702 | Хомут трубки | 2 |
| 16 | J021025 | Болт с шайбой | 4 |
| 17 | 4263764 | Хомут шланга | 1 |
| 19 | 4341759 | Кронштейн | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 21 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
