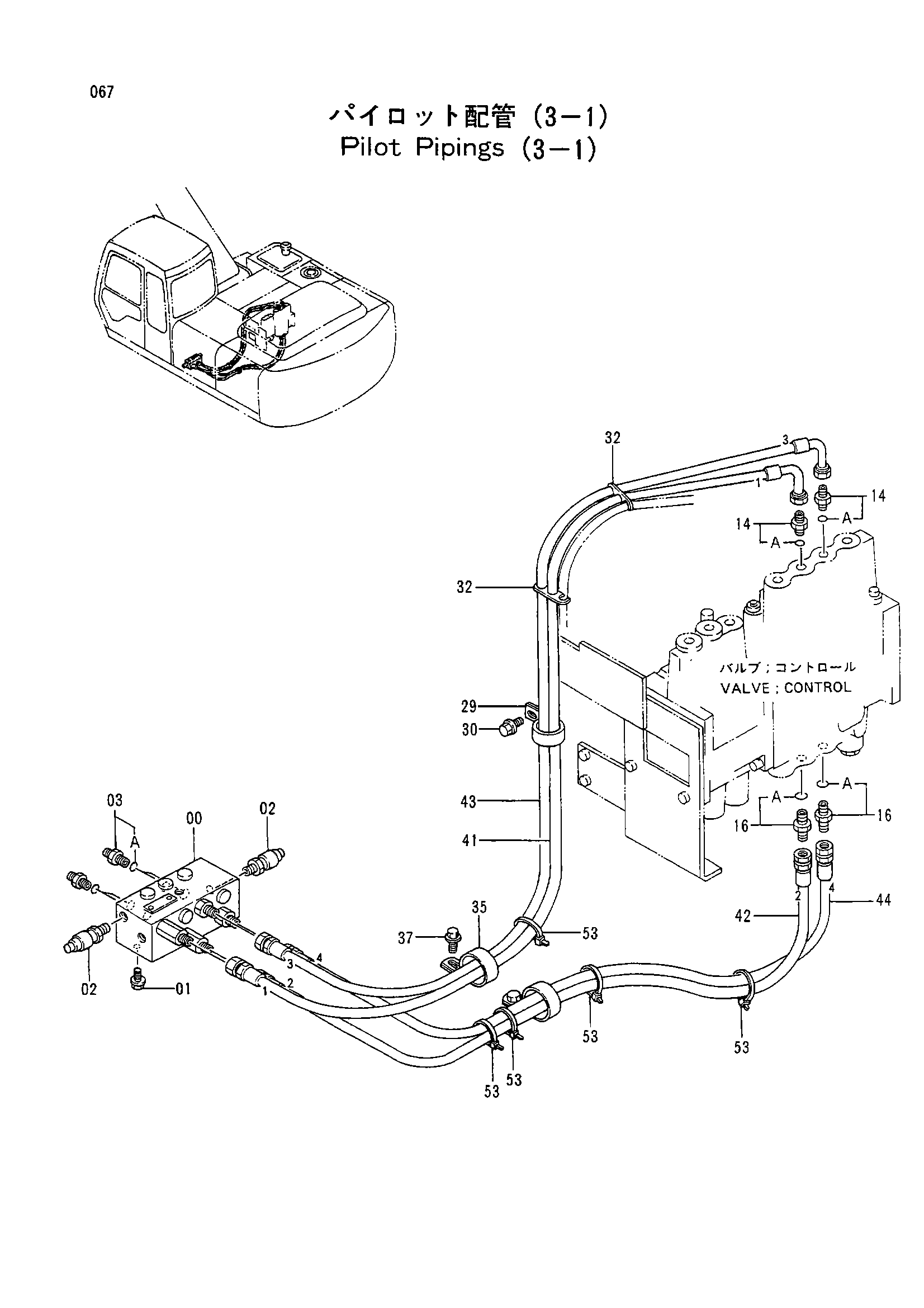

Пилотный трубопроводы (3-1) — HITACHI EX200-2
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4304462 | Клапан регулировочный | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 02 | 4254563 | Датчик давления | 2 |
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4202422 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | J011025 | Болт с шайбой | 1 |
| 32 | 4203210 | Хомут | 2 |
| 35 | 4190291 | Зажим | 2 |
| 37 | J011025 | Болт с шайбой | 2 |
| 41 | 4278418 | Нейлоновый шланг (1) | 1 |
| 42 | 4263611 | Нейлоновый шланг (2) | 1 |
| 43 | 4278419 | Нейлоновый шланг (3) | 1 |
| 44 | 4283437 | Нейлоновый шланг (4) | 1 |
| 53 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
