Пилотный трубопроводы (5-2)[STD][N.EUROPE] — HITACHI EX200-2

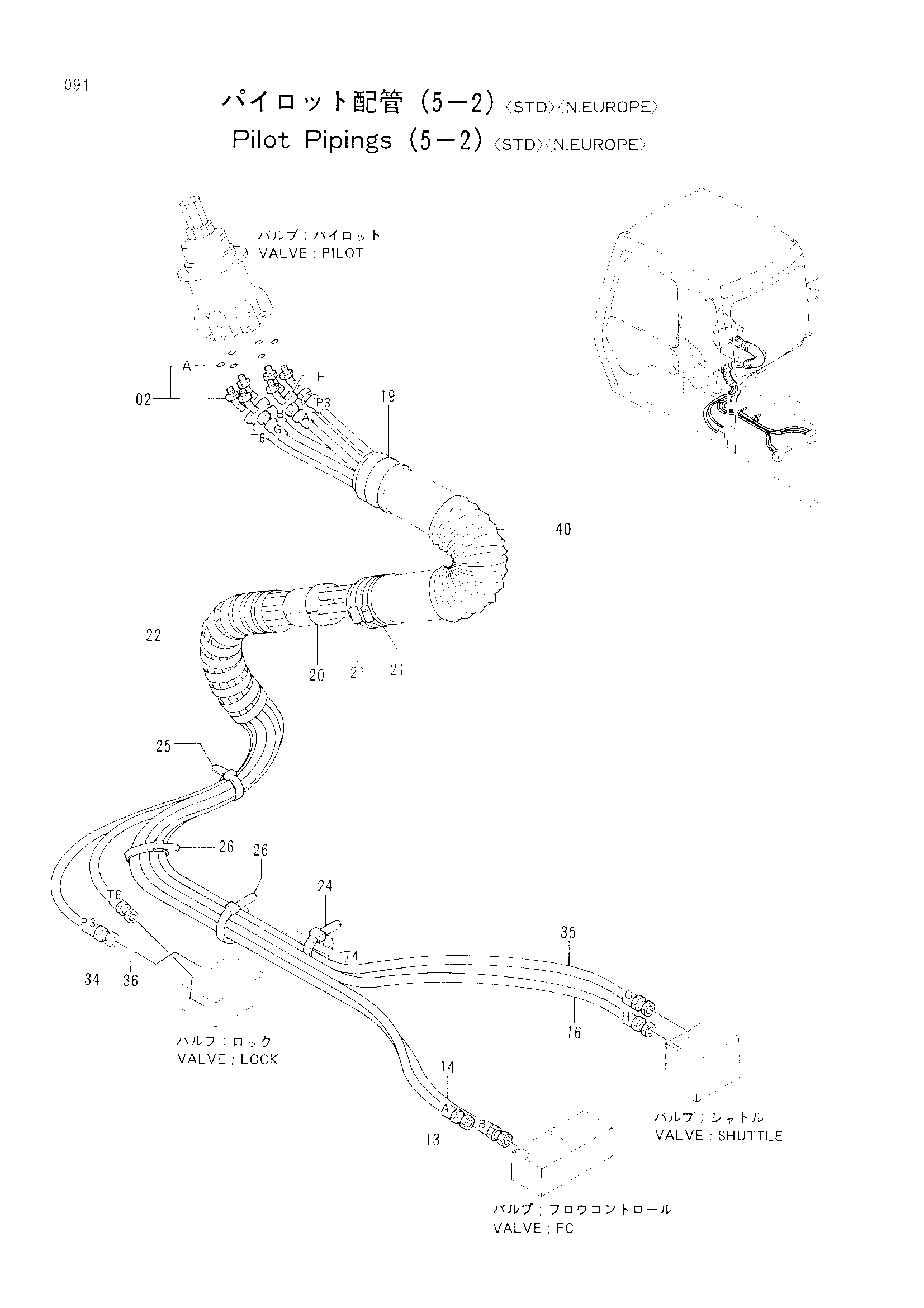

Заводская схема «Пилотный трубопроводы (5-2)[STD][N.EUROPE]» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (5-2)[STD][N.EUROPE] HITACHI EX200-2](/catalog-drawings/a8/a819a5c5-45d8-4c52-9229-263d5aa5a5b4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4286916 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4277001 | Шланг (A) | 1 |
| 13 | 4287547 | Шланг (A) | 1 |
| 14 | 4277002 | Шланг (B) | 1 |
| 14 | 4287700 | Шланг (B) | 1 |
| 16 | 4277004 | Шланг (H) | 1 |
| 16 | 4289056 | Шланг (H) | 1 |
| 19 | 4259730 | Шланг | 1 |
| 19 | 4333115 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 34 | 4284000 | Шланг (P3) | 1 |
| 34 | 4287527 | Шланг (P3) | 1 |
| 35 | 4283992 | Шланг (G) | 1 |
| 35 | 4289050 | Шланг (G) | 1 |
| 36 | 4284001 | Шланг (T6) | 1 |
| 36 | 4287546 | Шланг (T6) | 1 |
| 40 | 4317953 | Шланг | 1 |
| 40 | 4329965 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
