Ход трубопроводы(2) — HITACHI EX200-2

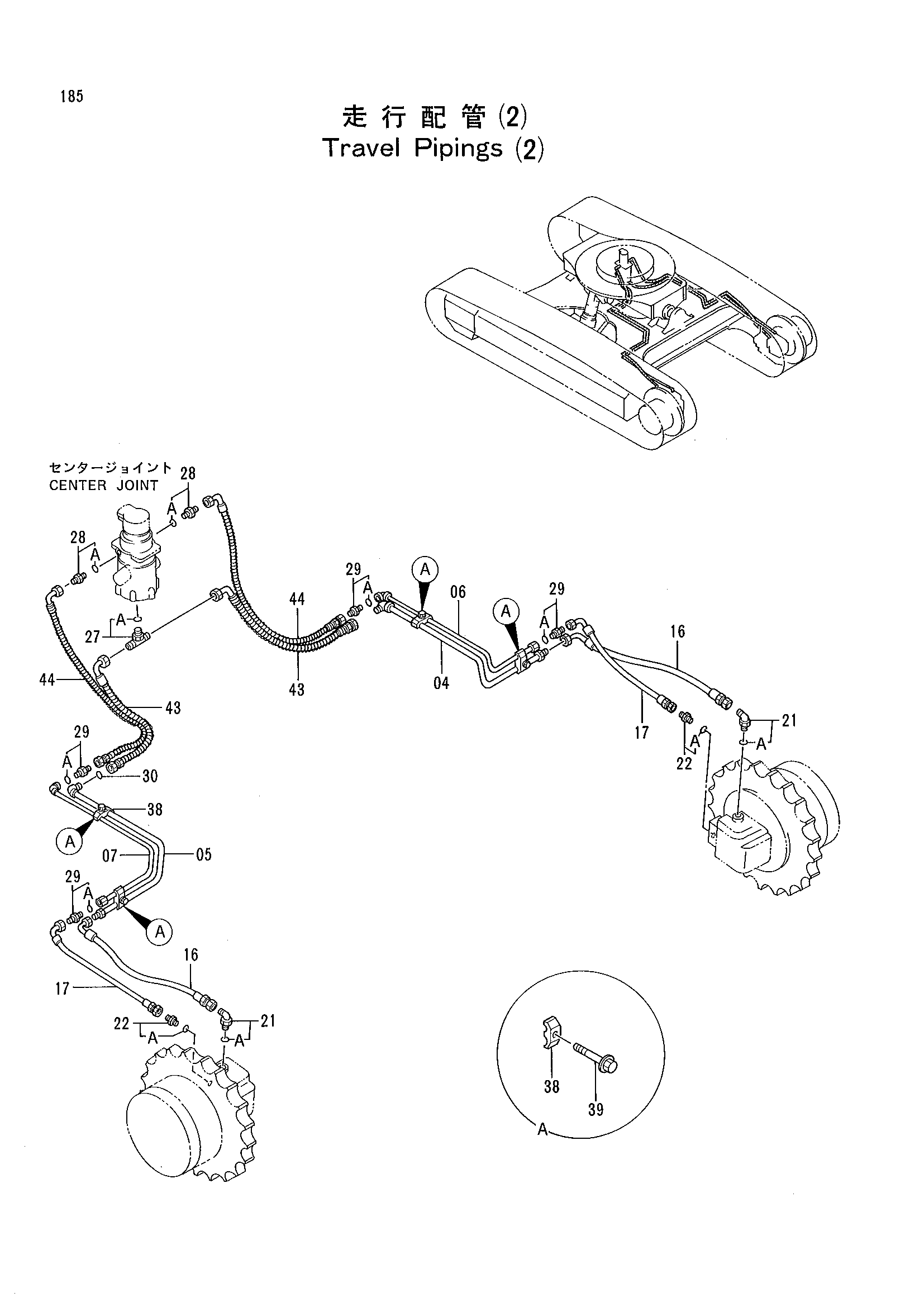

Заводская схема «Ход трубопроводы(2)» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9739982 | Трубка | 1 |
| 05 | 9739983 | Трубка | 1 |
| 06 | 9739984 | Трубка | 1 |
| 07 | 9739985 | Трубка | 1 |
| 16 | 4308289 | Шланг | 2 |
| 17 | 4308290 | Шланг | 2 |
| 21 | 4154672 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4221224 | Тройник | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4200465 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4200468 | Адаптер | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4202559 | Хомут трубки | 4 |
| 39 | J011250 | Болт | 4 |
| 43 | 4312091 | Шланг | 2 |
| 44 | 4312092 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
