Механизм поворота — HITACHI EX200

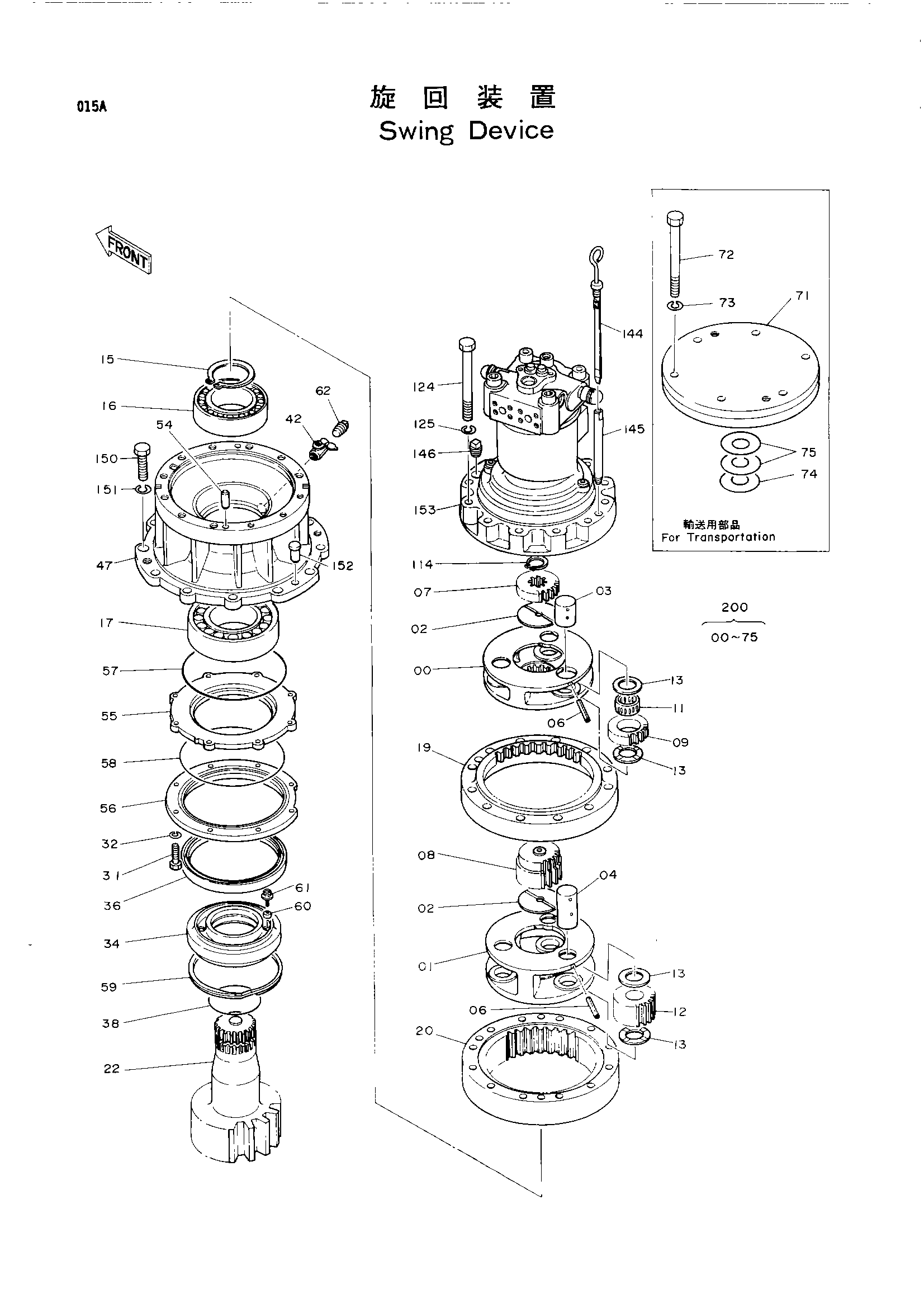

Заводская схема «Механизм поворота» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1010673 | Водило | 1 |
| 01 | 1011450 | Водило | 1 |
| 02 | 4187590 | Упорная пластина | 2 |
| 03 | 4187588 | Палец | 3 |
| 04 | 4244694 | Палец | 3 |
| 06 | 986954 | Палец | 6 |
| 07 | 3035168 | Солнечная шестерня | 1 |
| 08 | 3039317 | Солнечная шестерня | 1 |
| 09 | 3035171 | Планетарная шестерня | 3 |
| 11 | 4187318 | Игольчатый подшипник | 3 |
| 12 | 9727123 | Планетарная шестерня | 3 |
| 13 | 4187591 | Упорная пластина | 12 |
| 15 | 942480 | Кольцо стопорный | 1 |
| 16 | 4504706 | Подшипник | 1 |
| 17 | 4508194 | Подшипник | 1 |
| 19 | 2024897 | Кольцо шестерня | 1 |
| 20 | 2023937 | Шестерня интернал | 1 |
| 22 | 2023937 | Шестерня интернал | 1 |
| 31 | J901240 | Болт | 8 |
| 32 | A590912 | Пружинная шайба | 8 |
| 34 | 2024621 | Втулка | 1 |
| 36 | 4187681 | Масляное уплотнение | 1 |
| 38 | A811120 | Уплотнительное кольцо | 1 |
| 42 | 4194712 | Кран | 1 |
| 47 | 1011686 | Корпус | 1 |
| 54 | J401640 | Установочный штифт | 2 |
| 55 | 2025179 | Крышка | 1 |
| 56 | 2024625 | Крышка | 1 |
| 57 | 4210325 | Уплотнительное кольцо | 1 |
| 58 | 4204138 | Уплотнительное кольцо | 1 |
| 59 | 4204748 | Стопорное кольцо | 1 |
| 60 | 4204644 | Магнит | 2 |
| 61 | 4204645 | Винт | 2 |
| 62 | 94-2024 | Пробка | 1 |
| 71 | 8043499 | Крышка(для транспортировка) | 1 |
| 72 | J911814 | Болт(для транспортировка) | 6 |
| 73 | A590918 | Шайба пружина(для транспортировка) | 6 |
| 74 | 4232537 | Регулировочная шайба(для транспортировка) | 1 |
| 75 | 4232696 | Регулировочная шайба(для транспортировка) | 3 |
| 114 | 959499 | Кольцо стопорный | 1 |
| 124 | J911813 | Болт | 1 |
| 125 | A590918 | Пружинная шайба | 12 |
| 144 | 3043290 | Указатель уровня | 1 |
| 145 | 4229787 | Трубка | 1 |
| 146 | 94-2025 | Пробка | 1 |
| 150 | J932065 | Болт | 12 |
| 151 | A590920 | Пружинная шайба | 12 |
| 152 | 4080398 | Нокк палец | 2 |
| 153 | 4224991 | Гидромотор | 1 |
| 200 | 9083734 | Поворот устройство | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
