Ковш (0.8) — HITACHI EX200

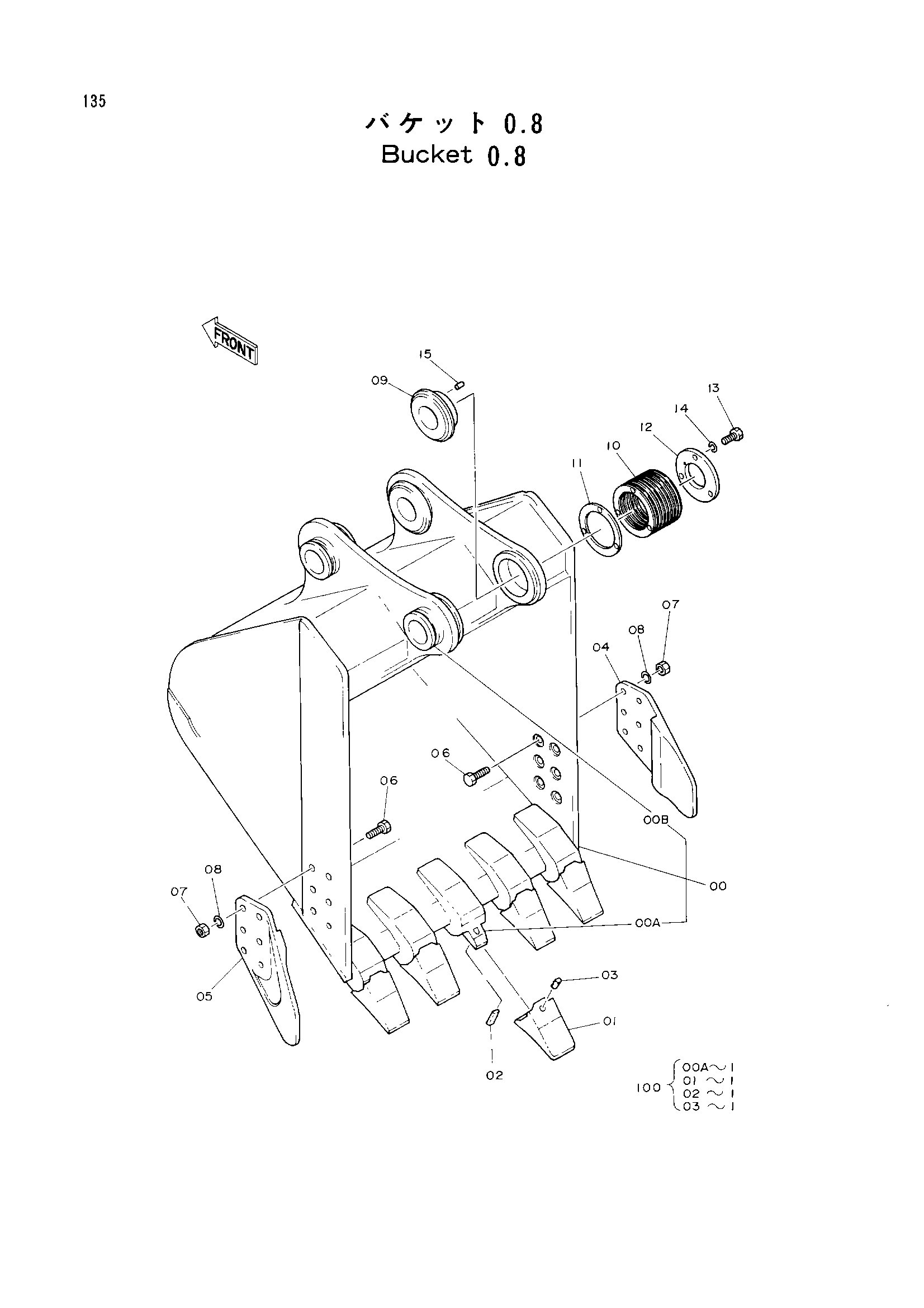

Заводская схема «Ковш (0.8)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074577 | Ковш в сборе | 1 | |
| 00 | 8039140 | Ковш | 1 |
| 00A | 4187940 | Адаптер зуба | 5 |
| 00B | 4197035 | Ограничитель | 2 |
| 01 | 4501626 | Коронка зуба | 5 |
| 02 | 4501627 | Стопорный палец | 5 |
| 03 | 4501625 | Резиновый фиксатор | 5 |
| 04 | 2014503 | Боковой резец | 1 |
| 05 | 2014504 | Боковой резец | 1 |
| 06 | J932260 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 09 | 4124030 | Проставка | 1 |
| 10 | 4124032 | Регулировочная шайба 1.0 | 9 |
| 11 | 4124033 | Регулировочная шайба 0.5 | 1 |
| 12 | 4143813 | Пластина | 1 |
| 13 | J901650 | Болт | 3 |
| 14 | A590916 | Пружинная шайба | 3 |
| 15 | 4179110 | Установочный штифт | 1 |
| 100 | 9075610 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
